Кабелеукладчик DH45-R90
Артикул: WB-003432
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003432 |
| Производитель: | WorldBelt |
| Шаг, мм: | 45 |
| Серия: | DH |
| Исполнение цепи: | Открытая |
| Материал цепи: | Сталь |
| Внутренняя высота, мм: | 32 |
| Макс. внутренняя ширина, мм: | 250 |
| Радиус изгиба, мм: | 90 |
| Число секций: | 1 |
| Раздел: | Открытые |

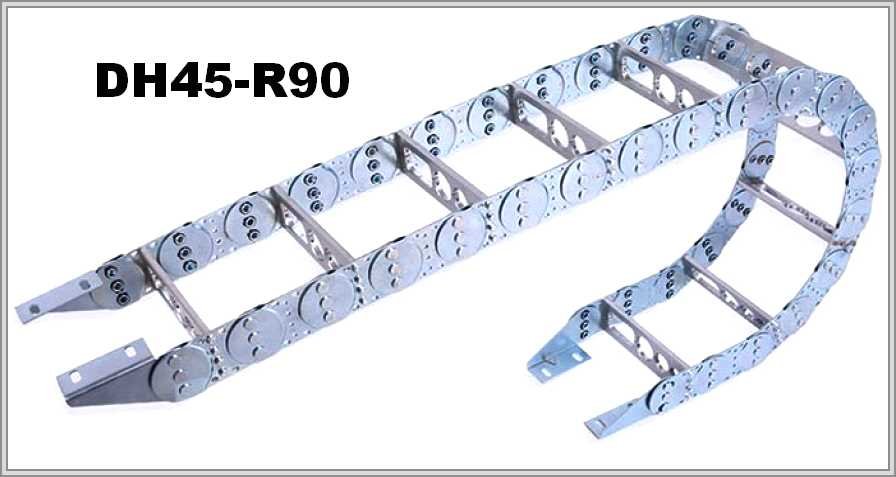

Стальной кабелеукладчик DH45-R90: шаг цепи 45 мм, радиус 90 мм
Что задаёт радиус 90 мм
Длина цепи в изгибе: π × 90 мм ≈ 282,7 мм для DH45-R90. В названии DH45-R90 радиус задан как 90 мм.
| Тип | Внутренняя высота | Мин/Макс ширина | Радиус изгиба | Шаг цепи |
| DH45 | 32хмм | 50-250хмм | 90мм | 45мм |
Внутренние размеры DH45-R90
Площадь сечения DH45-R90: 1600 мм² (32 × 50), 8000 мм² (32 × 250). Внутренняя высота цепи DH45-R90 составляет 32 мм, тогда как внутренняя ширина цепи набирается в пределах 50–250 мм.
Тип цепи DH45-R90
Конструкция этой энергоцепи, по описанию, очень надёжна за счёт гибкости и прочности. Кабелеукладчик DH45-R90 стальной, открытая мостовая цепь. Перегородки трёх типов используются в цепи. Шаг цепи DH45-R90 — 45 мм.
Запрашивая DH45-R90, назовите длину перемещения DH45-R90 и положение монтажа. Не забудьте указать наименьший допустимый радиус самого жёсткого кабеля, состав и массу заполнения и условия эксплуатации DH45-R90. При желании, прикрепите фото старой цепи или чертёж.
