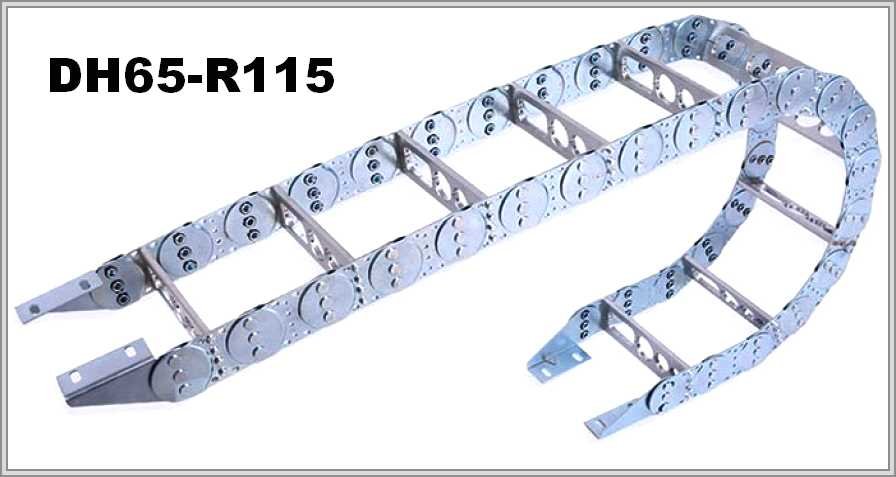

Кабелеукладчик DH65-R115
Артикул: WB-003431
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003431 |
| Производитель: | WorldBelt |
| Шаг, мм: | 65 |
| Серия: | DH |
| Исполнение цепи: | Открытая |
| Материал цепи: | Сталь |
| Внутренняя высота, мм: | 44 |
| Макс. внутренняя ширина, мм: | 350 |
| Радиус изгиба, мм: | 115 |
| Число секций: | 1 |
| Раздел: | Открытые |
Кабелеукладчик DH65-R115 серии DH: радиус 115 мм, высота 44 мм
Радиус DH65-R115
У DH65-R115 радиус изгиба равен 115 мм. Изгиб при R 115 мм: πR ≈ 361,3 мм цепи. Радиус изгиба цепи не принимают меньше минимально допустимого радиуса самого жёсткого кабеля.
| Тип | Внутренняя высота | Мин/Макс ширина | Радиус изгиба | Шаг цепи |
| DH65 | 44мм | 70-350мм | 115мм | 65мм |
Размеры и сечение
Под жгут сечение принимают с запасом, не забывая про разделители. Шаг 65 мм, внутренняя высота 44 мм; диапазон внутренней ширины — 70–350 мм. Если ширина 70 мм, сечение равно 3080 мм²; если ширина 350 мм — 15400 мм² (высота везде 44 мм).
Типы перегородок
Перегородки для этой цепи бывают 3 типов.
Для заказа DH65-R115 напишите минимальный радиус самого жёсткого кабеля, условия, в которых будет работать цепь, длину хода, вес и состав заполнения, расположение цепи при монтаже. Приложить чертёж или фото старой цепи можно, но необязательно.
