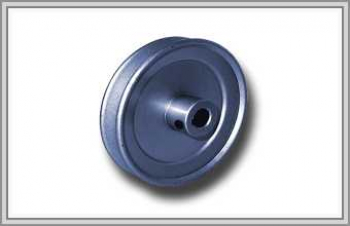

Шкив клиновой SPC на 1 ручей

Одиночная канавка УВ (SPC) — вариант для передачи, которую тянет один узкий ремень. Обод здесь — только два отступа f = 17 мм, от оси к каждому торцу: при z = 1 формула W = (z − 1)·e + 2f превращается в 2·17 = 34 мм. Ниже 224 мм расчётный диаметр для этого сечения таблица РТМ 38-40545-79 не опускает.

Профиль ручья повторяем по вашему ремню и чертежу, по РТМ, DIN 2211 или заводскому стандарту — как записано в требовании. Классическому ремню той же ширины нужен другой шкив — вариант под C. Прочие ручьёвости — в подразделе C/SPC, ремни длиной 2000–8000 мм — в разделе узкие ремни SPC.

Геометрия одиночной канавки SPC

Ступица при узком ободе

Из 34 мм обода длина ступицы не следует: её, а заодно диаметр и вылет, задают отдельно. Отверстие бывает гладким H7, со шпоночным пазом, под зажимную втулку или конусным под Taper Bush. Для конусной посадки заранее сверяем, поместится ли втулка при выбранном dp.

Почему ремень C сюда не подходит

Ручей узкого профиля на нижнем диаметре имеет угол 34° — у сечения В (C) такого значения в стандарте нет, его ряд открывается с 36°. К тому же канавка SPC врезана глубже. Классический ремень в ней ляжет не так, как рассчитано, поэтому без проверки профиля его не ставят.

Данные для запроса

Диаметр с отметкой, расчётный он или наружный, вал и посадка, материал (СЧ20 или сталь 45, алюминий либо нержавеющая), число штук. Без чертежа выручат снимки изношенного шкива.
