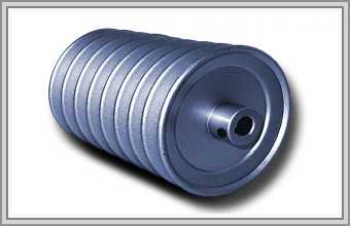

Шкив клиновой SPC на 8 ручьёв

Восемь ручьёв УВ (SPC) обычно требуются тяжёлым машинам, где нагрузка идёт толчками и расчёт с повышенным коэффициентом режима даёт много ремней. Семь промежутков по 25,5 мм и отступы 17 мм с обеих сторон: обод 212,5 мм.

Канавки делаем, как задаст заказчик, — по РТМ 38-40545-79, по его нормали или по чертежу заказчика. Классическое сечение — под ремень C; меньшие ручьёвости — шкивы на 1–5 ручьёв.

Комплект из восьми ремней SPC

• восемь ремней одной марки, одной конструкции, новых и из одной партии;
• длина — в ряду 2000–8000 мм;
• натяжение многоручьевого привода задают удлинением: две метки на спинке и прирост расстояния между ними — у узких ремней 0,6 %, 0,8 % или 1,0 % в зависимости от того, насколько неравномерен момент;
• после обкатки ремни подтягивают.

SPC и американский 8V

Профиль 8V (25×23 мм) сопоставим с SPC лишь приблизительно, шкивы под них разные, и подменять ремни нельзя. Если машина американского производства, профиль сверяют заранее — по маркировке снятого ремня или чертежу.

Восемь ручьёв C или SPC

Классическая пара с тем же ободом 212,5 мм рассчитана на ремень высотой 14 мм; её ручей мельче, а ряд диаметров начинается раньше — с 200 мм. Здесь канавка под dp уходит на 19 мм (РТМ), а минимальный диаметр — 224. В исполнении по ISO 4183 полная глубина ручья 24 мм, угол 34° на диаметрах от 224 до 315 мм и 38° сверх того, раскрытие вверху 21,94 / 22,31 мм. Стандарт выбирает заказчик в своём требовании.

Корпус широкого шкива

Для обода такой ширины заранее выбирают исполнение — дисковое, спицевое или двухступичное — и вылет ступицы.
