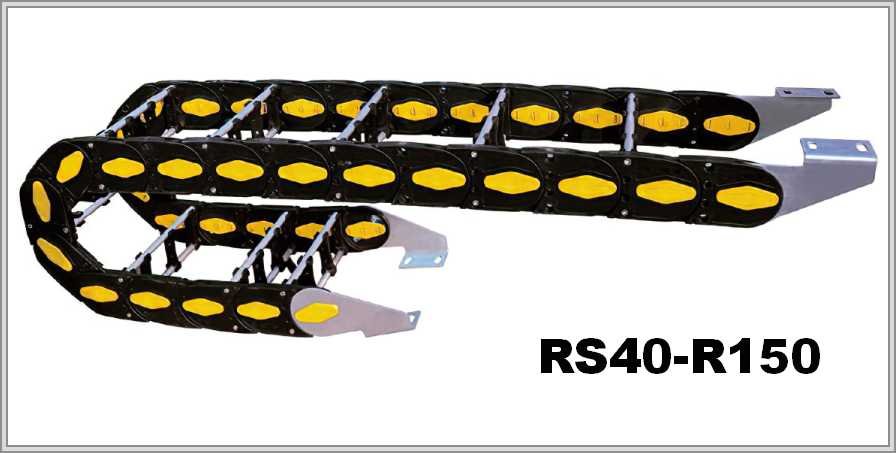

Кабелеукладчик RS40-R150
Артикул: WB-002095
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002095 |
| Производитель: | WorldBelt |
| Шаг, мм: | 70 |
| Серия: | RS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Пластик с металлическими перегородками |
| Внутренняя высота, мм: | 40 |
| Макс. внутренняя ширина, мм: | 400 |
| Радиус изгиба, мм: | 150 |
| Внешняя высота, мм: | 67 |
| Число секций: | 1 |
| Раздел: | Металлопластиковые |
Кабелеукладчик RS40-R150: шаг 70 мм, внешняя высота 67 мм
Внешние размеры и шаг
Внешняя высота RS40-R150 — 67 мм; внешняя ширина в таблице дана формулой А + 27 мм, где А обозначает внутреннюю ширину. Шаг цепи — 70 мм. Внутренняя высота равна 40 мм, а нижняя граница диапазона внутренней ширины — 80 мм, верхняя — 400 мм.
| Тип | Внутренняя высота | Внутренняя ширина | Внешние размеры, ВхШ | Шаг (подача) | Радиус изгиба |
| RS40 | 40мм | 80-400мм | 67х(А+27)мм | 70мм | 150мм |
Что сказано в описании
Как указано в описании, модель лёгкая и подходит для работы на динамично эксплуатируемом оборудовании. Кабелеукладчик полностью открытый, перегородки его модулей — алюминий либо сталь.
Высота петли
Высота петли складывается из удвоенного радиуса и внешней высоты. Подставив R = 150 мм и 67 мм, получим 367 мм. Радиус цепи берут с оглядкой на радиус, допустимый для самого жёсткого кабеля.
Перед заказом соберите данные о заполнении цепи (состав, масса) и о длине перемещения. Пригодятся положение монтажа и условия работы, при желании — чертёж, фото старой цепи.
