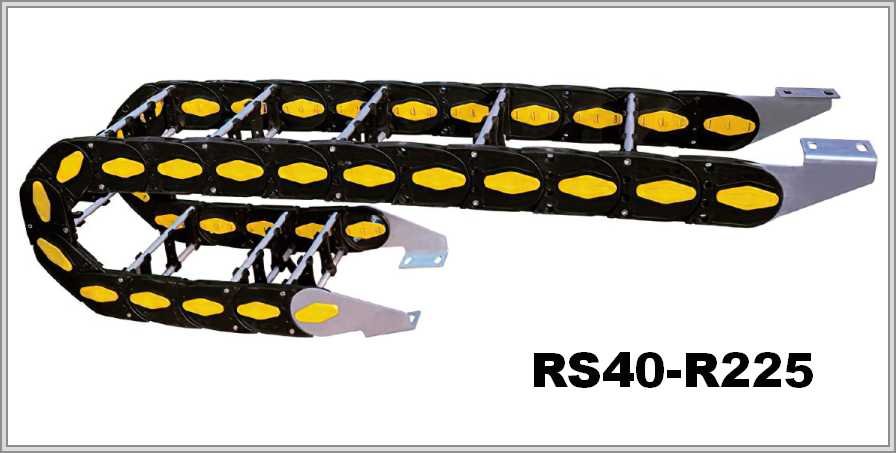

Кабелеукладчик RS40-R225
Артикул: WB-002098
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002098 |
| Производитель: | WorldBelt |
| Шаг, мм: | 70 |
| Серия: | RS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Пластик с металлическими перегородками |
| Внутренняя высота, мм: | 40 |
| Макс. внутренняя ширина, мм: | 400 |
| Радиус изгиба, мм: | 225 |
| Внешняя высота, мм: | 67 |
| Число секций: | 1 |
| Раздел: | Металлопластиковые |
Кабелеукладчик RS40-R225: радиус 225 мм, высота петли 517 мм
Радиус и петля
Радиус изгиба RS40-R225 составляет 225 мм. Петля занимает по высоте два радиуса и внешнюю высоту: 2 × 225 + 67 = 517 мм. Длина цепи в изгибе — ≈ πR, или 706,9 мм.
| Тип | Внутренняя высота | Внутренняя ширина | Внешние размеры, ВхШ | Шаг (подача) | Радиус изгиба |
| RS40 | 40мм | 80-400мм | 67х(А+27)мм | 70мм | 225мм |
Соединение модулей
Описание сообщает: конструкция модулей позволяет быстро и легко производить соединение модулей и их разборку.
Размеры и материал
Значение внутренней высоты — 40 мм; внутренняя ширина не выходит за пределы 80–400 мм; шаг — 70 мм. Внешние размеры (высота × ширина) — 67 × (А + 27) мм. Открытый мостовой тип: пластик, а перегородки алюминиевые или стальные. Внутреннее сечение подбирают под жгут с запасом и разделителями.
Радиус 225 мм подходит, если самый жёсткий кабель допускает такой изгиб. Для заявки соберите сведения: масса заполнения и его состав, длина перемещения, условия работы, положение монтажа. Чертёж — по желанию.
