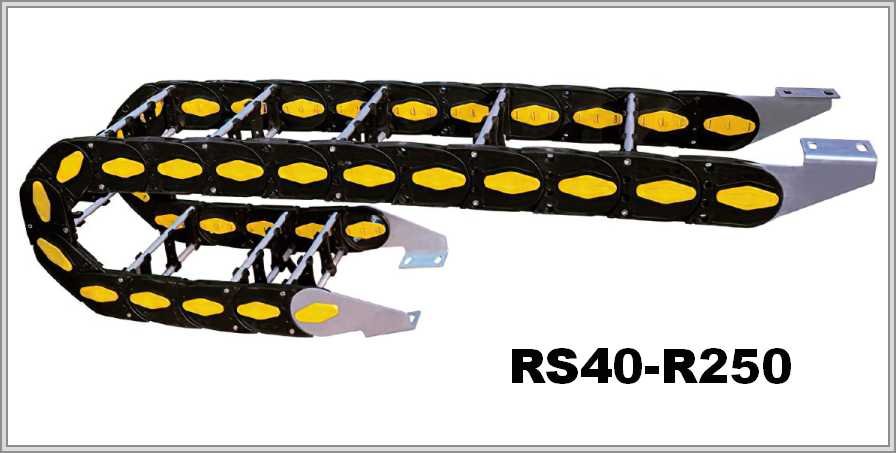

Кабелеукладчик RS40-R250
Артикул: WB-002099
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002099 |
| Производитель: | WorldBelt |
| Шаг, мм: | 70 |
| Серия: | RS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Пластик с металлическими перегородками |
| Внутренняя высота, мм: | 40 |
| Макс. внутренняя ширина, мм: | 400 |
| Радиус изгиба, мм: | 250 |
| Внешняя высота, мм: | 67 |
| Число секций: | 1 |
| Раздел: | Металлопластиковые |
Кабелеукладчик RS40-R250: радиус изгиба 250 мм, шаг 70 мм
Шаг и размеры
У RS40-R250 шаг равен 70 мм. Внешняя высота — 67 мм, а внешняя ширина по таблице выражается как А + 27 мм, где А — внутренняя ширина. Что до внутренних размеров, то высота — 40 мм, ширина — от 80 мм до 400 мм.
| Тип | Внутренняя высота | Внутренняя ширина | Внешние размеры, ВхШ | Шаг (подача) | Радиус изгиба |
| RS40 | 40мм | 80-400мм | 67х(А+27)мм | 70мм | 250мм |
Защита линий
По тексту описания, цепь защищает электрический кабель и пневмогидравлические шланги от механических повреждений. Конструкция полностью открытая; перегородки модулей — алюминиевые либо стальные.
Расчёт для радиуса 250 мм
Внешняя высота плюс два радиуса изгиба дают высоту петли: 67 + 2 × 250 = 567 мм. Дуга цепи ≈ πR имеет длину 785,4 мм.
Назовите при заказе длину перемещения и условия работы. Расскажите, чем заполнена цепь и сколько заполнение весит, и укажите положение монтажа. К заявке можно приложить фотографию прежней цепи либо чертёж.
