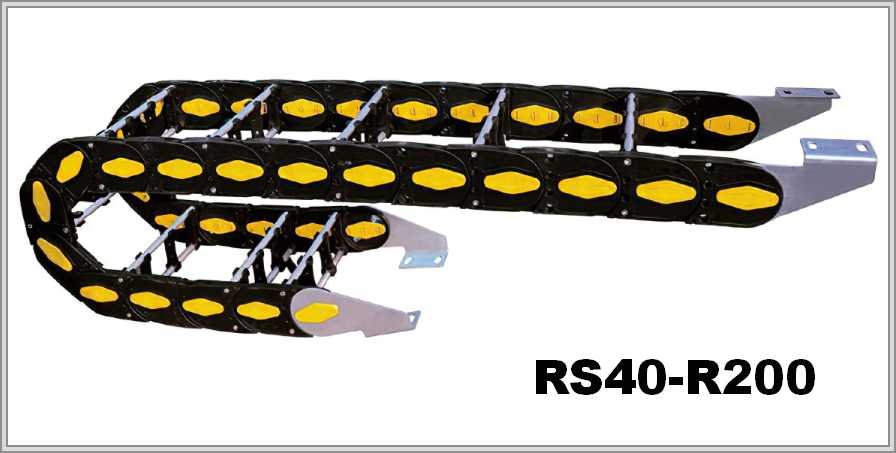

Кабелеукладчик RS40-R200
Артикул: WB-002097
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002097 |
| Производитель: | WorldBelt |
| Шаг, мм: | 70 |
| Серия: | RS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Пластик с металлическими перегородками |
| Внутренняя высота, мм: | 40 |
| Макс. внутренняя ширина, мм: | 400 |
| Радиус изгиба, мм: | 200 |
| Внешняя высота, мм: | 67 |
| Число секций: | 1 |
| Раздел: | Металлопластиковые |
Кабелеукладчик RS40-R200: сечение 40 мм и радиус изгиба 200 мм
Площадь внутреннего сечения
У модели внутренняя высота 40 мм, а внутренней ширине соответствует диапазон 80–400 мм. Площадь сечения — произведение высоты на ширину: 3200 мм² на нижней границе диапазона и 16000 мм² на верхней.
| Тип | Внутренняя высота | Внутренняя ширина | Внешние размеры, ВхШ | Шаг (подача) | Радиус изгиба |
| RS40 | 40мм | 80-400мм | 67х(А+27)мм | 70мм | 200мм |
Что сказано в описании
В описании сообщается: напряжения и провисания кабеля отсутствуют, цепь просто очищается от загрязнений. Тип конструкции — мостовой, материал — пластик с алюминиевыми или стальными перегородками.
Радиус и шаг
Радиус изгиба — 200 мм, шаг — 70 мм. Для самого жёсткого кабеля известен минимально допустимый радиус; радиус цепи не выбирают меньше него. Сечение подбирают с расчётом на жгут, запас и разделители.
Для заказа необходимо знать, на какую длину перемещается цепь, что в неё уложено и сколько это весит, а также положение монтажа и условия работы. Фото или чертёж прежней цепи приложите при желании.
