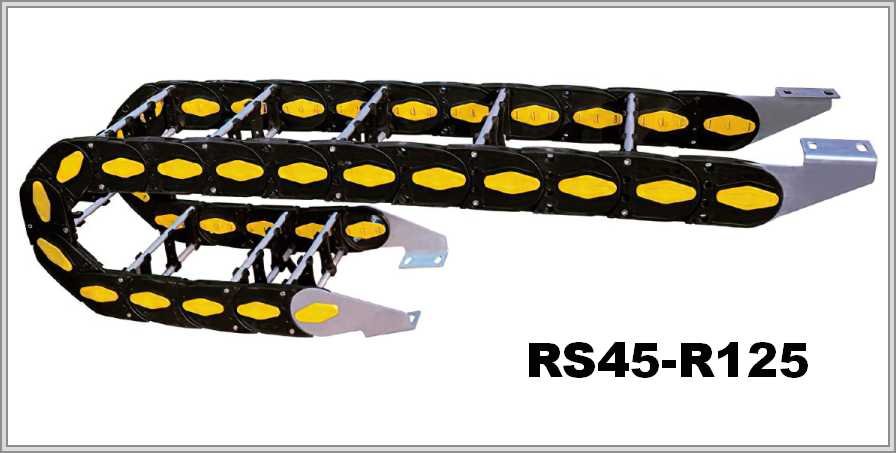

Кабелеукладчик RS45-R125
Артикул: WB-002102
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002102 |
| Производитель: | WorldBelt |
| Шаг, мм: | 80 |
| Серия: | RS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Пластик с металлическими перегородками |
| Внутренняя высота, мм: | 45 |
| Макс. внутренняя ширина, мм: | 400 |
| Радиус изгиба, мм: | 125 |
| Внешняя высота, мм: | 73 |
| Число секций: | 1 |
| Раздел: | Металлопластиковые |
Кабелеукладчик RS45-R125: сечение 45 мм, площадь до 18000 мм²
Площадь сечения
Значение внутренней высоты у RS45-R125 — 45 мм, а ширину выбирают не уже 80 мм и не шире 400 мм. Площадь сечения — высота на ширину: 3600 мм² при 80 мм и 18000 мм² при 400 мм. Внутреннее сечение рассчитывают на жгут вместе с запасом и разделителями.

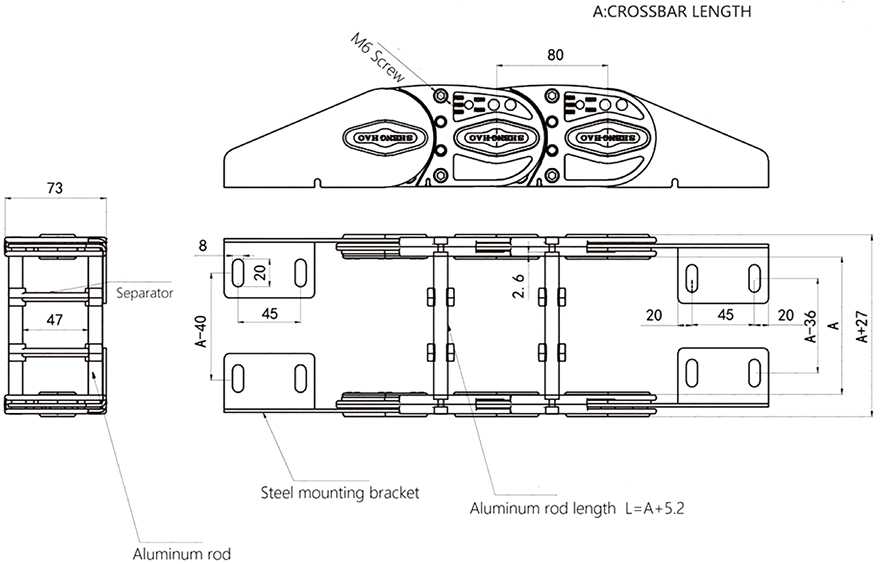

| Тип | Внутренняя высота | Внутренняя ширина | Внешние размеры, ВхШ | Шаг (подача) | Радиус изгиба |
| RS45 | 45мм | 80-400мм | 73х(А+27)мм | 80мм | 125мм |
Радиус и размеры
Радиус изгиба — 125 мм.
Исполнение
Конструкция полностью открытая, мостового типа; модули пластиковые, а перегородки бывают алюминиевыми или стальными. Шаг цепи составляет 80 мм, внешняя высота — 73 мм.
Сообщите в заявке, какова длина перемещения, из чего состоит заполнение и сколько оно весит, как смонтирована цепь и в каких условиях работает. Можно приложить чертёж либо фото прежней цепи. При большой длине хода учитывают свободнонесущую длину и опоры.
