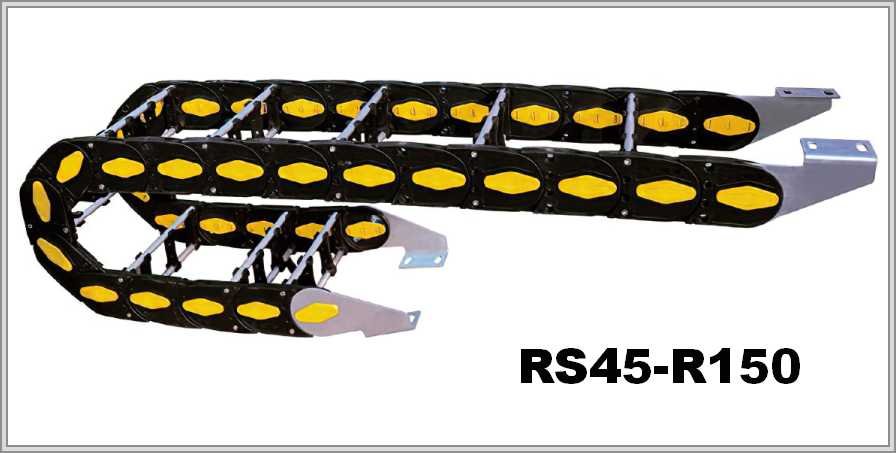

Кабелеукладчик RS45-R150
Артикул: WB-002103
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002103 |
| Производитель: | WorldBelt |
| Шаг, мм: | 80 |
| Серия: | RS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Пластик с металлическими перегородками |
| Внутренняя высота, мм: | 45 |
| Макс. внутренняя ширина, мм: | 400 |
| Радиус изгиба, мм: | 150 |
| Внешняя высота, мм: | 73 |
| Число секций: | 1 |
| Раздел: | Металлопластиковые |
Кабелеукладчик RS45-R150: радиус 150 мм, длина изгиба 471,2 мм
Радиус изгиба 150 мм
Радиус изгиба RS45-R150 — 150 мм. Высоту петли принимают равной 2R плюс внешняя высота, то есть 2 × 150 + 73 = 373 мм. Цепь в зоне изгиба даёт длину ≈ πR — 471,2 мм.
| Тип | Внутренняя высота | Внутренняя ширина | Внешние размеры, ВхШ | Шаг (подача) | Радиус изгиба |
| RS45 | 45мм | 80-400мм | 73х(А+27)мм | 80мм | 150мм |
Сечение и конструкция
Внутренняя высота у неё 45 мм; диапазон внутренней ширины — с 80 мм по 400 мм; шаг составляет 80 мм. Пластиковые модули открытого типа снабжены перегородками; материал перегородок — алюминий или сталь.
О модели
Описание называет модель лёгкой и пригодной для оборудования, которое эксплуатируется динамично. Сверяйте радиус изгиба цепи с минимально допустимым радиусом самого жёсткого кабеля: цепь не должна изгибаться круче.
Для заявки нужны сведения: длина перемещения, масса заполнения вместе с его составом, положение монтажа и условия работы. Фото или чертёж старой цепи приветствуются.
