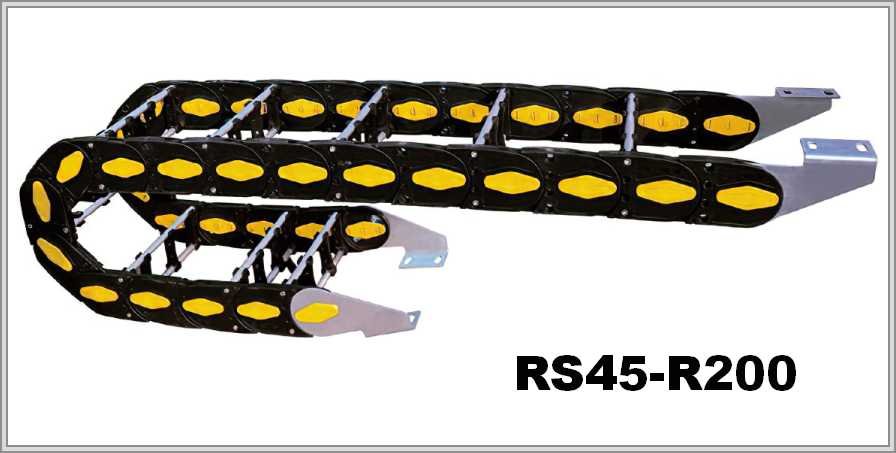

Кабелеукладчик RS45-R200
Артикул: WB-002104
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002104 |
| Производитель: | WorldBelt |
| Шаг, мм: | 80 |
| Серия: | RS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Пластик с металлическими перегородками |
| Внутренняя высота, мм: | 45 |
| Макс. внутренняя ширина, мм: | 400 |
| Радиус изгиба, мм: | 200 |
| Внешняя высота, мм: | 73 |
| Число секций: | 1 |
| Раздел: | Металлопластиковые |
Кабелеукладчик RS45-R200: шаг 80 мм, внешние размеры 73 × (А+27)
Таблица размеров и шаг
Значение шага для RS45-R200 — 80 мм. Внешние размеры по таблице: высота 73 мм, ширина А + 27 мм, где А — внутренняя ширина. При внутренней высоте 45 мм внутренняя ширина задана диапазоном 80–400 мм.
| Тип | Внутренняя высота | Внутренняя ширина | Внешние размеры, ВхШ | Шаг (подача) | Радиус изгиба |
| RS45 | 45мм | 80-400мм | 73х(А+27)мм | 80мм | 200мм |
Изгиб и петля
Оценка высоты петли: 2R + внешняя высота, где R — 200 мм; результат равен 473 мм. На дугу изгиба приходится цепь длиной ≈ πR, то есть 628,3 мм.
Из описания
Описание отмечает отсутствие напряжений и провисаний кабеля и простую очистку от загрязнений. Перегородки в пластиковых модулях сделаны из алюминия или стали.
В заявку на RS45-R200 впишите длину перемещения и всё, что известно о самом жёстком кабеле — его минимальный радиус. Укажите также, что уложено в цепь: состав и массу. Затем опишите положение монтажа, а следом — условия работы. Чертёж, если он есть, приложите к заявке.
