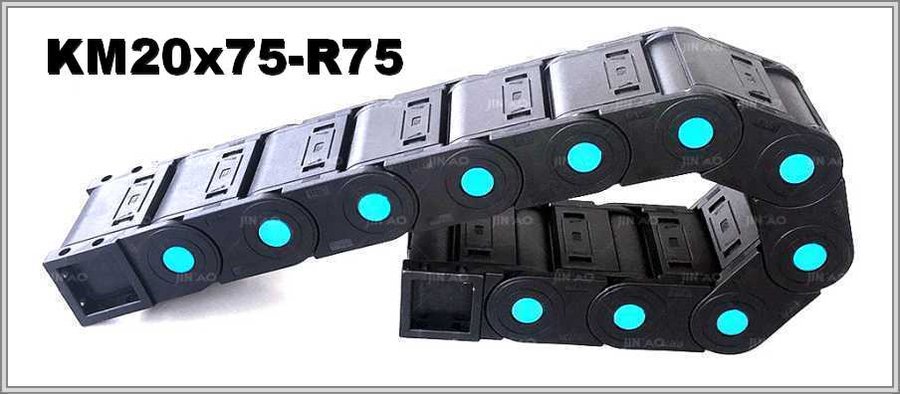

Кабелеукладчик KM20x75-R75
Артикул: WB-002418
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002418 |
| Производитель: | WorldBelt |
| Серия: | KM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 20 |
| Внутренняя ширина, мм: | 75 |
| Радиус изгиба, мм: | 75 |
| Внешняя высота, мм: | 35 |
| Внешняя ширина, мм: | 98 |
| Число секций: | 1 |
| Раздел: | Закрытые |
Кабелеукладчик KM20x75-R75: закрытая цепь, изгиб на 75 мм по радиусу
Размеры KM20x75-R75
Радиус изгиба KM20x75-R75 составляет 75 мм. Размеры внутри — 20 × 75 мм, размеры снаружи — 35 × 98 мм. Окно 20 × 75 мм должно принять жгут кабелей целиком, и ещё останется место для запаса и разделителей.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| KM25 | 20х75 | 35х98 | 75 |
Расчёты по изгибу
Результат сложения 2R и внешней высоты — 185 мм; для KM20x75-R75 это 75 × 2 + 35. Полукруг изгиба на радиусе 75 мм — это πR цепи, или 235,6 мм.
Крышки и подбор цепи
В рабочем положении корпус цепи сомкнут. Для укладки кабеля крышки раскрывают — и верхние, и нижние. Внутри 20 × 75 мм жгут размещают с запасом, поставив между кабелями разделители. При длинном ходе к подбору добавляется расчёт свободнонесущей длины и опор. Химические вещества цепи, согласно описанию, не страшны.
Пришлите данные по KM20x75-R75: длину перемещения цепи, что и каким весом уложено, как цепь установлена и какие условия эксплуатации. Насколько круто гнётся жёсткий кабель, скажите отдельно; эскиз приложите по желанию.
