Кабелеукладчик KM25x50-R55
Артикул: WB-002369
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002369 |
| Производитель: | WorldBelt |
| Серия: | KM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 25 |
| Внутренняя ширина, мм: | 50 |
| Радиус изгиба, мм: | 55 |
| Внешняя высота, мм: | 40 |
| Внешняя ширина, мм: | 74 |
| Число секций: | 1 |
| Раздел: | Закрытые |

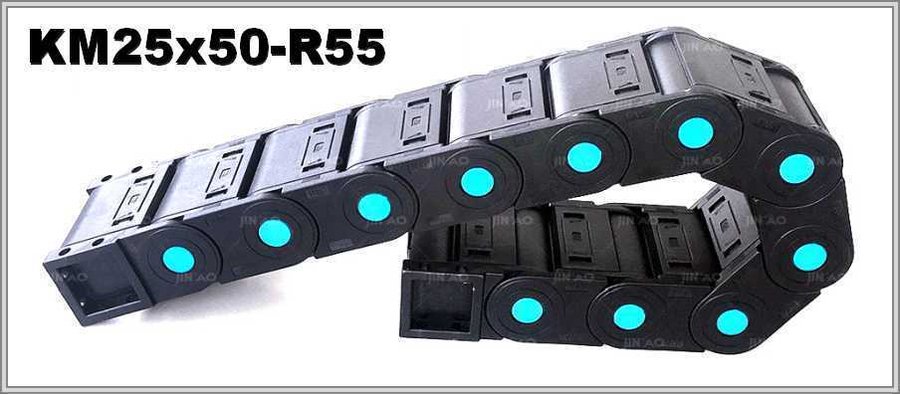

Кабелеукладчик KM25x50-R55: снаружи 40 × 74 мм
Размеры и радиус KM25x50-R55
Размеры KM25x50-R55: цепь изгибается по радиусу 55 мм, высота внутри 25 мм, внутренняя ширина цепи 50 мм, высота снаружи 40 мм, ширина снаружи 74 мм.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| KM25 | 25х50 | 40х74 | 55 |
Расчёты для KM25x50-R55: изгиб и сечение
Радиус 55 мм даёт длину цепи в изгибе ≈ 172,8 мм, если считать её как πR. Сечение KM25x50-R55 по площади — 1250 мм² (25 × 50 мм).
Исполнение и описание KM25x50-R55
В описании отмечено: цепи устойчивы, не допускают отклонения и могут работать на конвейерах большой длины. В работе цепь KM25x50-R55 закрыта; обе крышки — верхняя и нижняя — открываются для очистки, обслуживания и укладки кабеля.
Для KM25x50-R55 понадобятся: какой минимальный радиус допускает самый жёсткий кабель, общая масса и состав кабелей, рабочие условия, величина перемещения, как цепь установлена. Разделители между кабелями и запас закладывают в сечение 25 × 50 мм заранее. При желании приложите чертёж.
