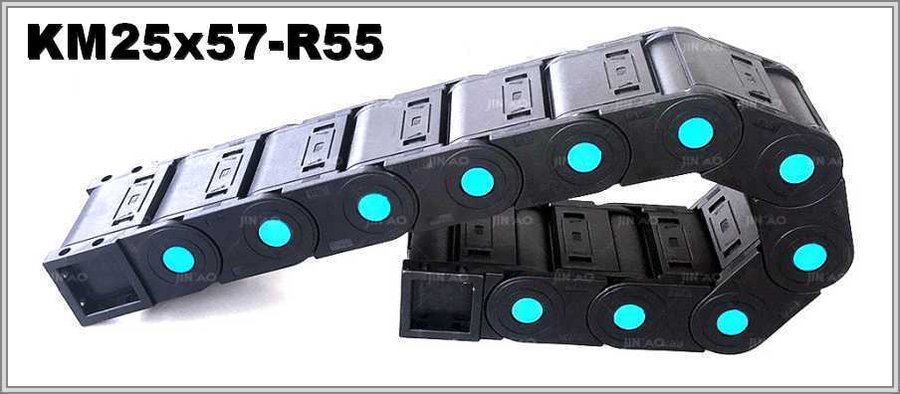

Кабелеукладчик KM25x57-R55
Артикул: WB-002366
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002366 |
| Производитель: | WorldBelt |
| Серия: | KM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 25 |
| Внутренняя ширина, мм: | 57 |
| Радиус изгиба, мм: | 55 |
| Внешняя высота, мм: | 40 |
| Внешняя ширина, мм: | 81 |
| Число секций: | 1 |
| Раздел: | Закрытые |
Кабелеукладчик KM25x57-R55: ширина 57 мм, высота 25 мм внутри
Сечение внутри и снаружи
Маркировка KM25x57-R55 означает закрытую цепь из пластика: 25 мм высоты и 57 мм ширины внутри, 40 мм и 81 мм снаружи, радиус изгиба — 55 мм.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| KM25 | 25х57 | 40х81 | 55 |
Расчёты: петля и 80 %
Расчёт высоты петли: 2 × 55 мм плюс 40 мм внешней высоты равно 150 мм. Рабочая площадь при заполнении 80 % сечения 25 × 57 = 1425 мм² составляет 1140 мм².
Закрытая цепь и подбор
Пока крышки сомкнуты, цепь защищает кабель от загрязнений и стружки; чтобы очистить её, крышки раскрывают с обеих сторон. Длинный ход требует расчёта свободнонесущей длины и опор под цепью. При подборе KM25x57-R55 выясняют, поместится ли жгут в цепь вместе с разделителями и запасом по сечению.
Напишите нам, на какое расстояние перемещается KM25x57-R55, что лежит внутри и какой это вес. Скажите, как цепь установлена и в каких условиях её используют. По желанию добавьте чертёж.
