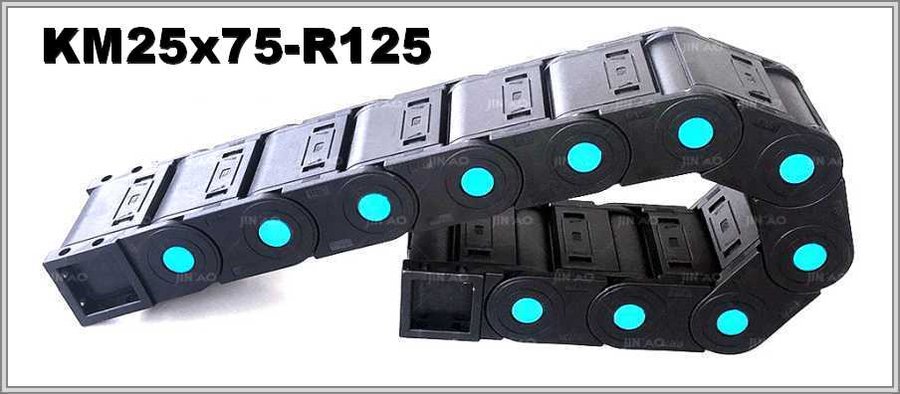

Кабелеукладчик KM25x75-R125
Артикул: WB-002375
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002375 |
| Производитель: | WorldBelt |
| Серия: | KM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 25 |
| Внутренняя ширина, мм: | 75 |
| Радиус изгиба, мм: | 125 |
| Внешняя высота, мм: | 40 |
| Внешняя ширина, мм: | 99 |
| Число секций: | 1 |
| Раздел: | Закрытые |
Закрытый кабелеукладчик KM25x75-R125: радиус изгиба 125 мм, пластик
Размеры цепи
KM25x75-R125: 25 миллиметров — внутренняя высота, 75 миллиметров — внутренняя ширина, внешняя высота 40 миллиметров, внешняя ширина 99 миллиметров. Изгиб цепи KM25x75-R125 идёт по радиусу 125 миллиметров.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| KM25 | 25х75 | 40х99 | 125 |
Высота петли и площадь сечения
Высота петли для KM25x75-R125 считается как 2R + внешняя высота; при R 125 миллиметров и внешней высоте 40 миллиметров это 290 миллиметров. У KM25x75-R125 внутренняя высота 25 миллиметров, умноженная на внутреннюю ширину 75 миллиметров, даёт площадь сечения 1875 мм².
Крышки, конвейеры и правило подбора
KM25x75-R125 — полностью закрытый вариант. Обе крышки KM25x75-R125, верхнюю и нижнюю, можно легко открыть для удобства укладки кабеля, для обслуживания и очистки. Цепи KM25x75-R125 используются предприятиями на конвейерах большой длины, устойчивы и не допускают отклонения. При подборе KM25x75-R125: радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля. Внутреннее сечение KM25x75-R125 выбирают под жгут с запасом и разделителями.
Для расчёта под KM25x75-R125 пришлите рабочие условия, монтажное положение, длину перемещения и заполнение цепи (состав, масса). Чертёж или фото прежней цепи KM25x75-R125 — по желанию.
