Кабелеукладчик KM25x75-R75
Артикул: WB-002422
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002422 |
| Производитель: | WorldBelt |
| Серия: | KM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 25 |
| Внутренняя ширина, мм: | 75 |
| Радиус изгиба, мм: | 75 |
| Внешняя высота, мм: | 40 |
| Внешняя ширина, мм: | 99 |
| Число секций: | 1 |
| Раздел: | Закрытые |

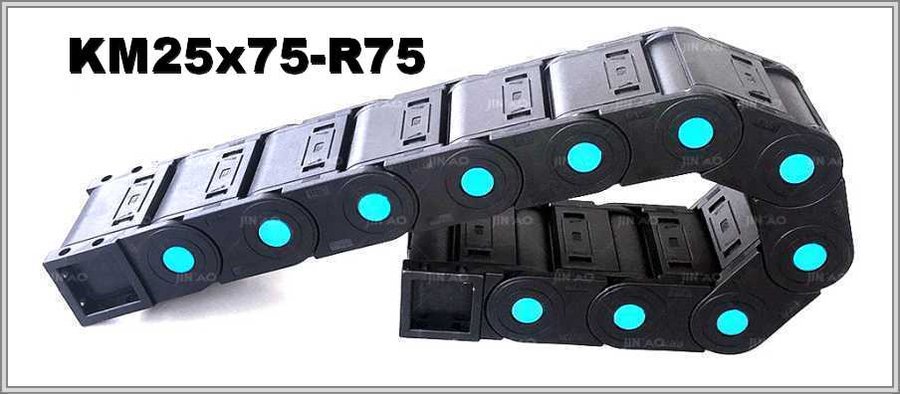

Кабелеукладчик KM25x75-R75: закрытое исполнение, R 75 мм

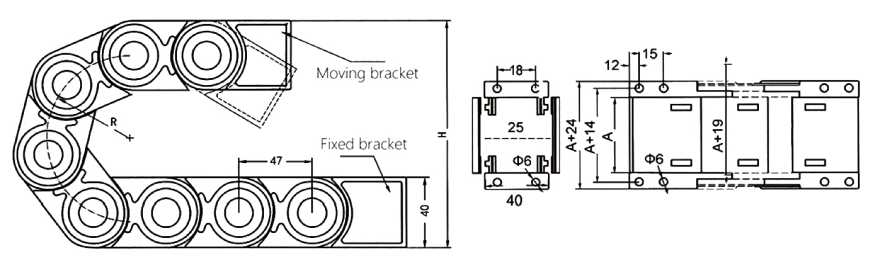

Размеры KM25x75-R75
Задан радиус изгиба 75 мм. Внутренняя высота KM25x75-R75 — 25 мм при внутренней ширине 75 мм; внешняя высота — 40 мм, внешняя ширина — 99 мм.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| KM25 | 25х75 | 40х99 | 75 |
Длина в изгибе и заполнение
При радиусе 75 мм длина цепи в изгибе ≈ πR — 235,6 мм. Если заполнить сечение на 80 %, рабочая площадь составит 1500 мм².
Описание KM25x75-R75
По описанию, KM25x75-R75 — полностью закрытый вариант, у которого запатентована новая система сцепления звёздочки. Верхние и нижние крышки можно легко открыть ради удобства укладки кабеля, обслуживания и очистки.
Для оформления KM25x75-R75 потребуется указать перечень и общий вес заполнения, монтажное положение, условия использования, ход цепи и минимальный радиус самого жёсткого кабеля. Радиус цепи KM25x75-R75 не должен быть меньше допустимого радиуса самого жёсткого кабеля. При большой длине хода учитывают свободнонесущую длину и опоры. Чертёж можно приложить при желании.
