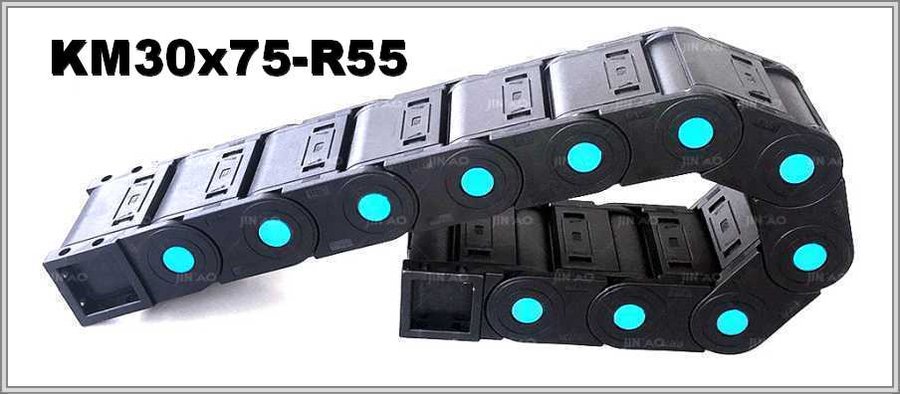

Кабелеукладчик KM30x75-R55
Артикул: WB-002436
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002436 |
| Производитель: | WorldBelt |
| Серия: | KM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 30 |
| Внутренняя ширина, мм: | 75 |
| Радиус изгиба, мм: | 55 |
| Внешняя высота, мм: | 45 |
| Внешняя ширина, мм: | 100 |
| Число секций: | 1 |
| Раздел: | Закрытые |
Кабелеукладчик KM30x75-R55: длина дуги 172,8 мм на радиусе 55 мм
Размеры цепи
Цепь KM30x75-R55 имеет R = 55 мм. Проходное сечение внутри — 30 на 75 мм, внешний размер — 45 на 100 мм.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| KM30 | 30х75 | 45х100 | 55 |
Сечение и дуга цепи
Цепь в изгибе ≈ πR по длине; для KM30x75-R55 это 172,8 мм. Сечение 2250 мм² складывается из 30 мм высоты и 75 мм ширины.
Цепь в работе
Закрытое исполнение уберегает кабель от загрязнений; для очистки и обслуживания крышки, верхнюю и нижнюю, раскрывают. Наименее гибкий кабель ограничивает изгиб: цепь с меньшим радиусом ему не подойдёт. Длинный ход требует расчёта свободнонесущей длины и опор под цепью. Описание сообщает, что материал не портится от химических веществ.
Для подбора нужны: длина хода цепи, масса и состав жгута, ориентация цепи при монтаже, условия эксплуатации. Особенно важен допустимый изгиб самого жёсткого кабеля. Чертёж заказчика не обязателен.
