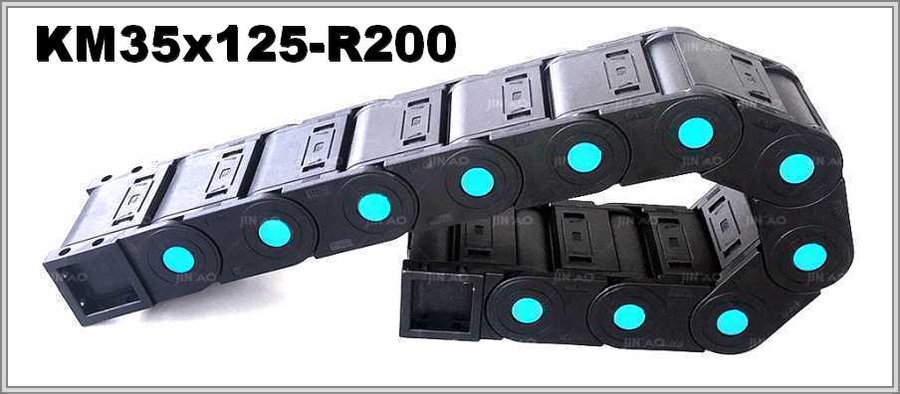

Кабелеукладчик KM35x125-R200
Артикул: WB-002547
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002547 |
| Производитель: | WorldBelt |
| Серия: | KM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 125 |
| Радиус изгиба, мм: | 200 |
| Внешняя высота, мм: | 55 |
| Внешняя ширина, мм: | 153 |
| Число секций: | 1 |
| Раздел: | Закрытые |
Модульная цепь KM35x125-R200: внутри 35 × 125 мм, изгиб 200 мм
Размеры KM35x125-R200
Внутри цепи KM35x125-R200 — 125 мм по ширине при 35 мм по высоте. Снаружи она имеет 55 мм в высоту и 153 мм в ширину.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| KM35 | 35х125 | 55х153 | 200 |
Петля и площадь сечения
Если сложить 2 × 200 мм и внешнюю высоту 55 мм, выйдет 455 мм — высота петли. Высота 35 мм и ширина 125 мм образуют площадь 4375 мм².
Крышки и очистка
Полностью закрытый вариант всё же допускает доступ: обе крышки раскрываются для укладки кабеля и чистки. При подборе KM35x125-R200 выясняют, поместится ли жгут в цепь вместе с разделителями и запасом по сечению. Для большого хода нужны опоры, а свободнонесущую длину цепи считают заранее.
Для расчёта KM35x125-R200 нужны длина хода, перечень кабелей с общей массой, допустимый изгиб кабеля с наибольшей жёсткостью и способ установки цепи. Приветствуется чертёж; фотография прежней цепи тоже поможет.
