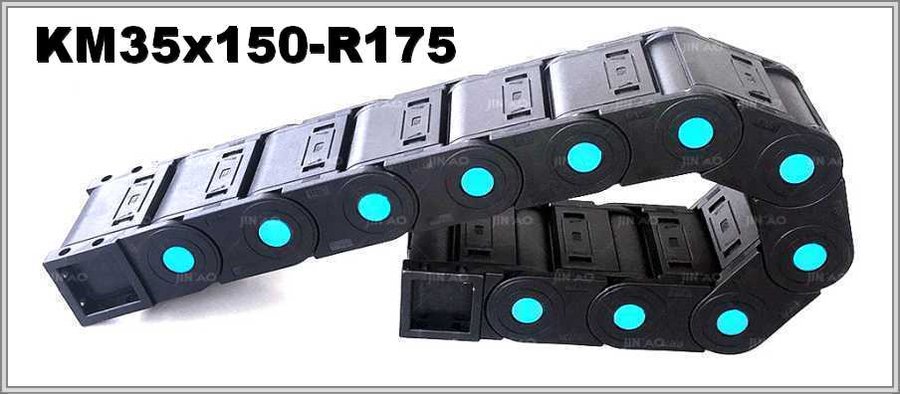

Кабелеукладчик KM35x150-R175
Артикул: WB-002542
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002542 |
| Производитель: | WorldBelt |
| Серия: | KM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 150 |
| Радиус изгиба, мм: | 175 |
| Внешняя высота, мм: | 55 |
| Внешняя ширина, мм: | 178 |
| Число секций: | 1 |
| Раздел: | Закрытые |
Модульная цепь KM35x150-R175: внутри 35 × 150 мм, изгиб 175 мм
Размеры KM35x150-R175
Цепь KM35x150-R175 рассчитана на изгиб по радиусу 175 мм. Внутри неё 35 × 150 мм, а снаружи 55 × 178 мм.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| KM35 | 35х150 | 55х178 | 175 |
Петля и внутренняя площадь
Петля: 175 мм умножить на 2, прибавить 55 мм внешней высоты — получится 405 мм. Площадь сечения KM35x150-R175 равна высоте, умноженной на ширину: 35 × 150 = 5250 мм².
Крышки и обслуживание
Крышек у цепи две — верхняя и нижняя. Обе раскрываются при укладке кабеля, для очистки и обслуживания, а в работе закрыты. Запас в сечении и разделители между кабелями закладывают уже при выборе цепи. Длинный ход требует расчёта свободнонесущей длины и опор под цепью. В описании упомянута система сцепления звёздочки, защищённая патентом.
Заявка на KM35x150-R175 должна содержать длину перемещения, состав и массу жгута, положение цепи при установке и условия эксплуатации. Будет кстати и чертёж.
