Кабелеукладчик KM35x75-R100
Артикул: WB-002511
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002511 |
| Производитель: | WorldBelt |
| Серия: | KM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 75 |
| Радиус изгиба, мм: | 100 |
| Внешняя высота, мм: | 55 |
| Внешняя ширина, мм: | 103 |
| Число секций: | 1 |
| Раздел: | Закрытые |
Кабелеукладчик KM35x75-R100: высота петли 255 мм, сечение 2625 мм²

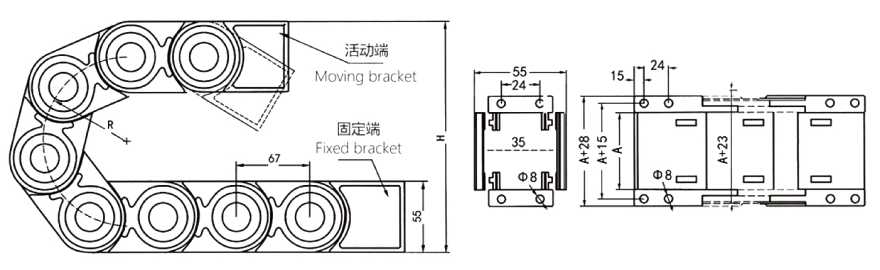

Размеры KM35x75-R100
Сечение KM35x75-R100 изнутри — 35 × 75 мм (внутренняя высота × внутренняя ширина), снаружи — 55 × 103 мм (внешняя высота × внешняя ширина); изгиб идёт по радиусу 100 мм.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| KM35 | 35х75 | 55х103 | 100 |
Петля и сечение KM35x75-R100
Высота петли для KM35x75-R100 — 255 мм; так выходит по формуле 2R + внешняя высота, где R = 100 мм, а внешняя высота — 55 мм. Площадь сечения KM35x75-R100 = высота × ширина = 35 × 75 = 2625 мм².
Крышки и очистка KM35x75-R100
В описании KM35x75-R100 сказано, что такие цепи применяются в производстве на конвейерах большой длины, не допускают отклонения и устойчивы; эксплуатируются они закрытыми. Верхние и нижние крышки открываются для укладки кабеля, очистки и обслуживания. Под жгут нужно сечение 35 × 75 мм с запасом; между кабелями ставят разделители.
По KM35x75-R100 сообщите: в каких условиях цепь эксплуатируется, что уложено в цепь и сколько это весит, длину перемещения, положение цепи при монтаже. Чертёж можно приложить при желании.
