Кабелеукладчик KM45x100-R250
Артикул: WB-002661
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002661 |
| Производитель: | WorldBelt |
| Серия: | KM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 45 |
| Внутренняя ширина, мм: | 100 |
| Радиус изгиба, мм: | 250 |
| Внешняя высота, мм: | 65 |
| Внешняя ширина, мм: | 126 |
| Число секций: | 1 |
| Раздел: | Закрытые |

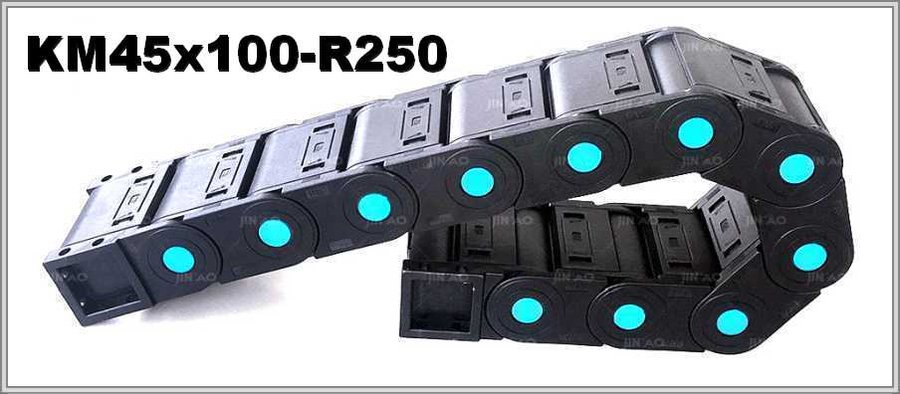

Кабелеукладчик KM45x100-R250: внешние размеры 65 × 126 мм
Параметры цепи
Размеры KM45x100-R250: внутри — высота 45 мм, ширина 100 мм; снаружи — высота 65 мм, ширина 126 мм; радиус изгиба — 250 мм.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| KM45 | 45х100 | 65х126 | 250 |
Расчёт сечения и заполнения
Сечение 45 × 100 мм, площадь 4500 мм²: под эти числа подбирают жгут. С заполнением 80 % рабочая площадь цепи — 3600 мм².
Как обслуживается цепь
Цепь закрытая, но не наглухо: обе крышки, что сверху, что снизу, раскрываются при укладке кабеля и уходе за цепью. Внутри 45 × 100 мм жгут размещают с запасом, поставив между кабелями разделители. Изгиб по радиусу 250 мм допустим, пока жёсткий кабель жгута не требует радиуса больше. По описанию цепь держится на конвейере устойчиво и не отклоняется при сгибах в стороны даже при большой длине линии.
Ход цепи, состав и масса жгута, способ установки, условия эксплуатации — эти данные нужны для подбора KM45x100-R250. Чертёж, снимок — по желанию.
