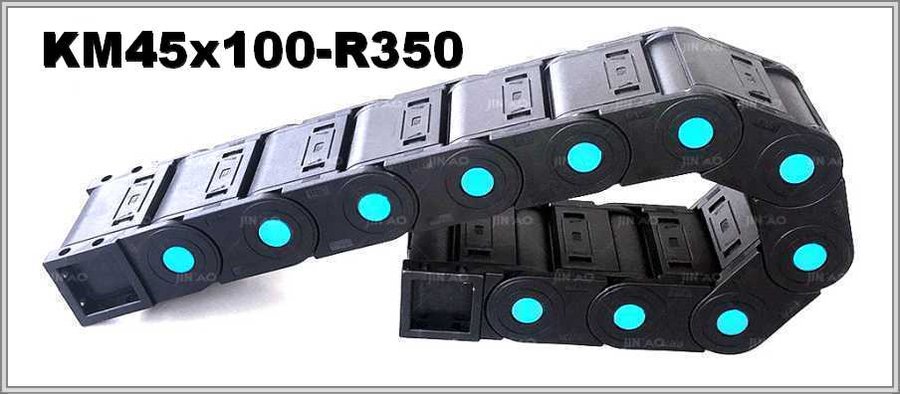

Кабелеукладчик KM45x100-R350

Name: KM45x100-R350
Brand: WorldBelt
SKU: WB-002671

Артикул: WB-002671

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

Закрытый кабелеукладчик KM45x100-R350 серии KM: радиус 350 мм, снаружи 65 × 126 мм, внутри 45 × 100 мм.

Характеристики

Артикул:	WB-002671
Производитель:	WorldBelt
Серия:	KM
Исполнение цепи:	Закрытая
Материал цепи:	Пластик
Внутренняя высота, мм:	45
Внутренняя ширина, мм:	100
Радиус изгиба, мм:	350
Внешняя высота, мм:	65
Внешняя ширина, мм:	126
Число секций:	1
Раздел:	Закрытые

Пластиковый кабелеукладчик KM45x100-R350: снаружи 65 × 126 мм

Размеры и радиус

Обозначение KM45x100-R350 и таблица: радиус изгиба задан как 350 мм; 100 мм по внутренней ширине и 45 мм по внутренней высоте; снаружи цепь имеет 65 мм в высоту и 126 мм в ширину.

Тип	Внутренние размеры, В х Ш (мм)	Внешние размеры, В х Н (мм)	Радиус изгиба (мм)
KM45	45х100	65х126	350

Расчёты для KM45x100-R350: петля и изгиб

Внешняя высота 65 мм плюс 2R (350 мм × 2) — высота петли 765 мм. В изгибе по радиусу 350 мм длина цепи ≈ πR = 1099,6 мм.

KM45x100-R350 — схема конструкции

KM45x100-R350 — виды концевого крепления

Крышки KM45x100-R350 и описание модели

Крышки сверху и снизу открываются для очистки, обслуживания и укладки кабеля, а цепь KM45x100-R350 работает в закрытом состоянии. Описание отмечает устойчивость цепи на конвейере: при сгибах в стороны она не отклоняется даже при большой длине линии.

Если ход длинный, считают свободнонесущую длину и предусматривают опоры. Радиус 350 мм у KM45x100-R350 годится, когда он не меньше допустимого радиуса самого жёсткого кабеля. Подбор KM45x100-R350 опирается на данные: монтажное положение цепи, радиус самого жёсткого кабеля, ход цепи, кабели и их масса, где цепь работает. При желании приложите чертёж.
