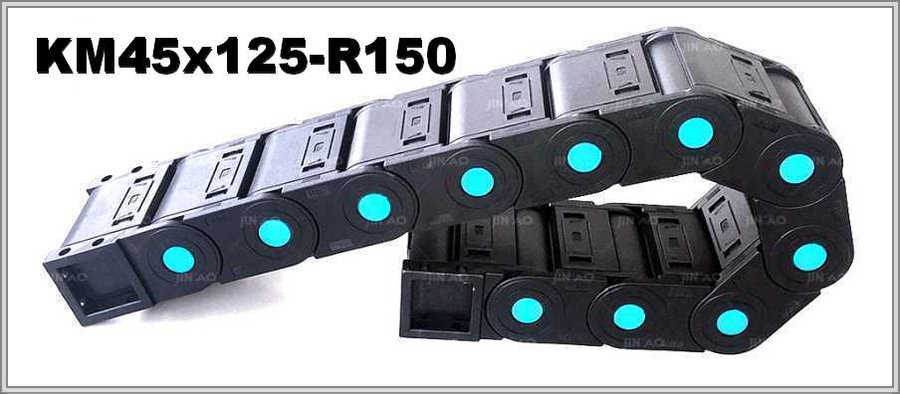

Кабелеукладчик KM45x125-R150

Name: KM45x125-R150
Brand: WorldBelt
SKU: WB-002647

Артикул: WB-002647

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

Пластиковая закрытая цепь KM45x125-R150 с радиусом изгиба 150 мм; внешняя высота 65 мм, внешняя ширина 158 мм.

Характеристики

Артикул:	WB-002647
Производитель:	WorldBelt
Серия:	KM
Исполнение цепи:	Закрытая
Материал цепи:	Пластик
Внутренняя высота, мм:	45
Внутренняя ширина, мм:	125
Радиус изгиба, мм:	150
Внешняя высота, мм:	65
Внешняя ширина, мм:	158
Число секций:	1
Раздел:	Закрытые

Закрытая цепь KM45x125-R150: радиус изгиба 150 мм, внутри 45х125 мм

Размеры цепи

Для KM45x125-R150 по таблице: внутренняя высота 45 мм, внутренняя ширина 125 мм, внешняя высота 65 мм, внешняя ширина 158 мм, радиус изгиба 150 мм. Материал — пластик.

Тип	Внутренние размеры, В х Ш (мм)	Внешние размеры, В х Н (мм)	Радиус изгиба (мм)
KM45	45х125	65х158	150

Длина цепи в изгибе и площадь сечения: KM45x125-R150

Длину цепи в изгибе KM45x125-R150 оценивают как πR: примерно 471,2 мм. Внутреннее сечение 45 × 125 мм имеет площадь 5625 мм² (высота × ширина).

KM45x125-R150 — схема конструкции

KM45x125-R150 — виды концевого крепления

Доступ и подбор: KM45x125-R150

Цепь закрытая, а обе крышки — верхние и нижние — открываются для укладки кабеля, обслуживания и очистки. Описание называет цепь пластиковой модульной: материал модулей не нуждается в дополнительной смазке мест, движущихся относительно друг друга. Не берут цепь, радиус которой меньше допустимого для самого жёсткого кабеля; у KM45x125-R150 радиус равен 150 мм.

Для KM45x125-R150 напишите: допустимый радиус изгиба жёсткого кабеля; перечень заполнения и его вес; условия эксплуатации; длина перемещения; монтажное положение. Фото прежней цепи и чертёж — по желанию.
