Кабелеукладчик KM45x125-R300

Name: KM45x125-R300
Brand: WorldBelt
SKU: WB-002667

Артикул: WB-002667

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

Пластиковый кабелеукладчик KM45x125-R300, закрытое исполнение: радиус 300 мм, снаружи 65 × 158 мм, внутри 45 × 125 мм.

Характеристики

Артикул:	WB-002667
Производитель:	WorldBelt
Серия:	KM
Исполнение цепи:	Закрытая
Материал цепи:	Пластик
Внутренняя высота, мм:	45
Внутренняя ширина, мм:	125
Радиус изгиба, мм:	300
Внешняя высота, мм:	65
Внешняя ширина, мм:	158
Число секций:	1
Раздел:	Закрытые

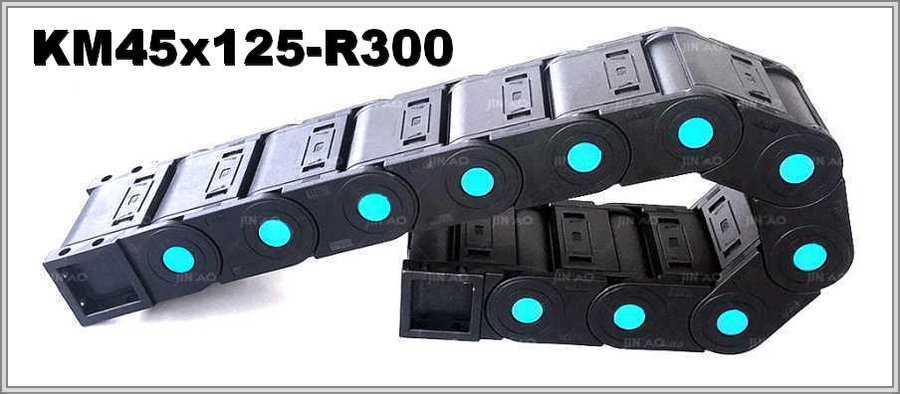

Закрытый кабелеукладчик KM45x125-R300: внешние размеры 65 × 158 мм

Размеры и радиус KM45x125-R300

Из таблицы для KM45x125-R300: ширина внутри 125 мм при внутренней высоте 45 мм, внешние размеры 65 × 158 мм (высота × ширина), радиус составляет 300 мм.

Тип	Внутренние размеры, В х Ш (мм)	Внешние размеры, В х Н (мм)	Радиус изгиба (мм)
KM45	45х125	65х158	300

Расчёты для KM45x125-R300: петля и сечение

Считают высоту петли: 2R + внешняя высота, 300 + 300 + 65 = 665 мм. Сечение KM45x125-R300 по площади — 5625 мм² (45 × 125 мм).

KM45x125-R300 — схема конструкции

KM45x125-R300 — виды концевого крепления

Исполнение и описание KM45x125-R300

Описание отмечает: пластик модулей не нуждается в дополнительной смазке подвижных относительно друг друга мест. В работе цепь KM45x125-R300 закрыта; крышки сверху и снизу можно открыть для очистки цепи, её обслуживания и укладки кабеля.

Чтобы оформить заявку на KM45x125-R300, напишите: кабели и их масса, в каком положении цепь монтируют, где цепь работает, на какое расстояние ходит цепь, минимальный радиус жёсткого кабеля. На большом ходе цепь рассчитывают по свободнонесущей длине и ставят опоры. К заявке по желанию прилагают чертёж или фото заменяемой цепи.
