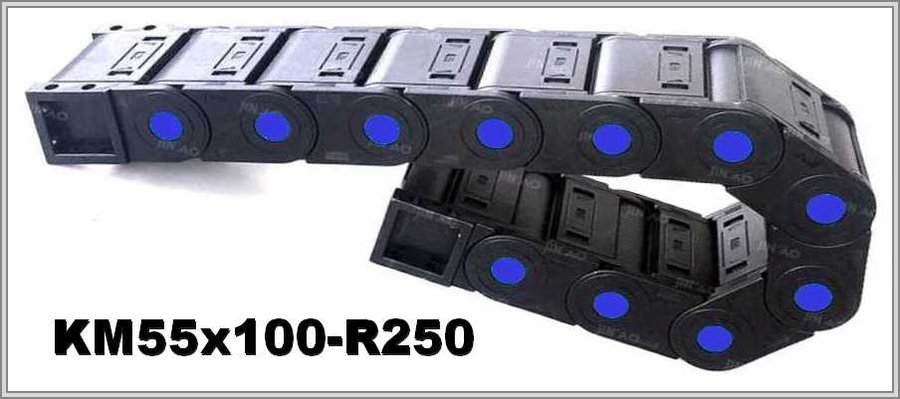

Кабелеукладчик KM55x100-R250
Артикул: WB-002743
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002743 |
| Производитель: | WorldBelt |
| Серия: | KM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 55 |
| Внутренняя ширина, мм: | 100 |
| Радиус изгиба, мм: | 250 |
| Внешняя высота, мм: | 74 |
| Внешняя ширина, мм: | 131 |
| Число секций: | 1 |
| Раздел: | Закрытые |
Пластиковый кабелеукладчик KM55x100-R250: внешняя ширина 131 мм
Размеры и радиус
Радиус изгиба — 250 мм; внутренняя ширина — 100 мм; внешняя ширина — 131 мм; внутренняя высота — 55 мм; внешняя высота — 74 мм. Это данные таблицы для KM55x100-R250.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| KM55 | 55х100 | 74х131 | 250 |
Высота петли и сечение
Формула высоты петли — 2R плюс внешняя высота; подставив 250 мм и 74 мм, получаем 574 мм. Внутреннее сечение KM55x100-R250: 55 × 100 мм, площадь — 5500 мм² (высота × ширина).
Закрытая цепь: крышки и подбор
Цепь KM55x100-R250 закрытого типа: чтобы получить доступ к кабелю, открывают крышки — верхние и нижние; это делают при укладке, очистке и обслуживании. По описанию, вес цепи из модулей совсем мал, а подходит она для оборудования, эксплуатируемого в высокодинамичных условиях. Радиус 250 мм цепи KM55x100-R250 сверяют с допустимым радиусом изгиба наименее гибкого кабеля: радиус цепи не должен быть меньше. Когда цепь ходит на большое расстояние, свободнонесущую длину проверяют, а под цепью предусматривают опоры.
Запишите для заявки на KM55x100-R250: на какую длину перемещается цепь, кабели и их суммарную массу, положение монтажа, условия работы, радиус самого негибкого кабеля. Чертёж — по желанию.
