Кабелеукладчик KM55x100-R300

Name: KM55x100-R300
Brand: WorldBelt
SKU: WB-002748

Артикул: WB-002748

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

Кабелеукладчик KM55x100-R300 закрытого исполнения из пластика: внутри 55 × 100 мм, снаружи 74 × 131 мм.

Характеристики

Артикул:	WB-002748
Производитель:	WorldBelt
Серия:	KM
Исполнение цепи:	Закрытая
Материал цепи:	Пластик
Внутренняя высота, мм:	55
Внутренняя ширина, мм:	100
Радиус изгиба, мм:	300
Внешняя высота, мм:	74
Внешняя ширина, мм:	131
Число секций:	1
Раздел:	Закрытые

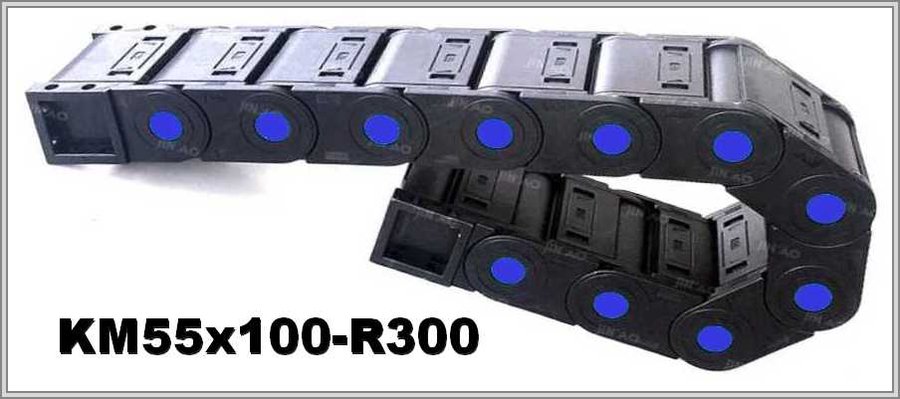

Кабелеукладчик KM55x100-R300 из пластика: R 300 мм, внешняя высота 74 мм

Внутренние и внешние размеры: KM55x100-R300

Модель KM55x100-R300 имеет внутреннюю высоту 55 мм и внутреннюю ширину 100 мм, внешнюю высоту 74 мм и внешнюю ширину 131 мм. Радиус изгиба — 300 мм. Материал — пластик.

Тип	Внутренние размеры, В х Ш (мм)	Внешние размеры, В х Н (мм)	Радиус изгиба (мм)
KM55	55х100	74х131	300

Высота петли и рабочая площадь

Двойной радиус 300 мм плюс внешняя высота 74 мм — так считают высоту петли, около 674 мм. Если заполнить сечение на 80 %, рабочая площадь — 4400 мм².

KM55x100-R300 — схема конструкции

KM55x100-R300 — виды концевого крепления

Что сказано об KM55x100-R300 и как подбирать

У закрытого варианта две открывающиеся крышки, верхняя и нижняя: через них укладывают кабель, а затем очищают и обслуживают цепь. Описание называет изделие гибким кабель-каналом из прочного пластика; цепь из модулей имеет малый вес и подходит для оборудования, эксплуатируемого в высокодинамичных условиях. Самый жёсткий кабель в жгуте ограничивает радиус цепи: 300 мм у KM55x100-R300 не должны быть меньше допустимого для него. Кабели в жгуте разделяют, а сечение берут с запасом.

Чтобы подобрать KM55x100-R300, сообщите: условия работы; радиус, меньше которого жёсткий кабель не гнут; чем цепь заполнена и какова масса; как цепь смонтирована; величина хода. На ваше усмотрение: чертёж либо снимок заменяемой цепи.
