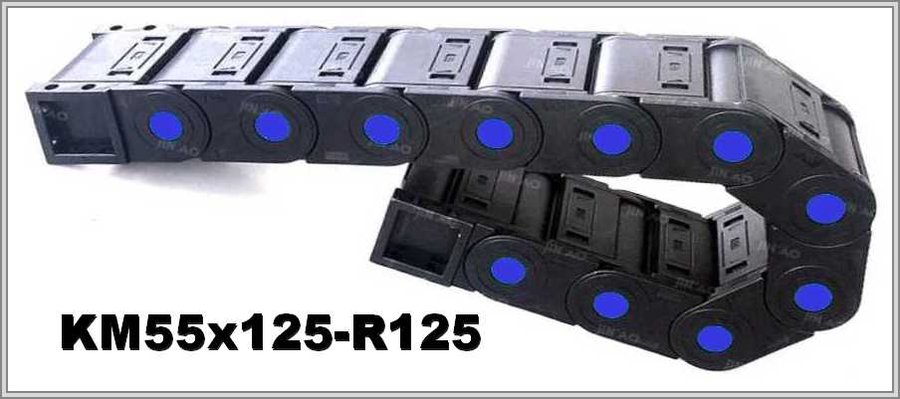

Кабелеукладчик KM55x125-R125
Артикул: WB-002726
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002726 |
| Производитель: | WorldBelt |
| Серия: | KM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 55 |
| Внутренняя ширина, мм: | 125 |
| Радиус изгиба, мм: | 125 |
| Внешняя высота, мм: | 74 |
| Внешняя ширина, мм: | 156 |
| Число секций: | 1 |
| Раздел: | Закрытые |
Кабелеукладчик KM55x125-R125: внешняя ширина 156 мм, закрытое исполнение
Радиус и размеры цепи
Радиус изгиба по таблице — 125 мм. Внутренние размеры KM55x125-R125: 55 мм в высоту, 125 мм в ширину. Внешняя ширина — 156 мм, внешняя высота — 74 мм.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| KM55 | 55х125 | 74х156 | 125 |
Петля и заполнение
Высота петли ≈ 324 мм, поскольку 2R + внешняя высота = 125 + 125 + 74. Рабочая площадь при 80 % заполнения внутреннего сечения — 5500 мм².
Описание цепи
Описание называет изделие прочным и термостойким гибким кабель-каналом из пластика; химические вещества ему не страшны. Цепь KM55x125-R125 эксплуатируют в закрытом состоянии. Верхнюю и нижнюю крышки KM55x125-R125 открывают для укладки кабеля, очистки и обслуживания.
Пришлите данные по KM55x125-R125: положение при монтаже, сведения о заполнении, величину хода, условия работы, допустимый радиус изгиба наиболее жёсткого кабеля и суммарный вес. Радиус цепи выбирают не меньше допустимого радиуса такого кабеля. Фото старой цепи приложите по желанию.
