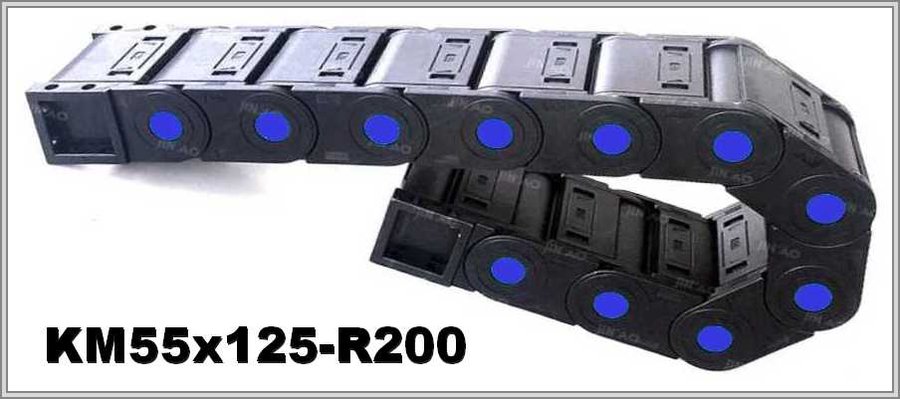

Кабелеукладчик KM55x125-R200
Артикул: WB-002739
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002739 |
| Производитель: | WorldBelt |
| Серия: | KM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 55 |
| Внутренняя ширина, мм: | 125 |
| Радиус изгиба, мм: | 200 |
| Внешняя высота, мм: | 74 |
| Внешняя ширина, мм: | 156 |
| Число секций: | 1 |
| Раздел: | Закрытые |
Цепь KM55x125-R200: снаружи 74 × 156 мм, внутренняя высота 55 мм
Размеры и радиус KM55x125-R200
Что указано для KM55x125-R200: снаружи цепь имеет 74 мм в высоту и 156 мм в ширину, внутри цепи 55 мм в высоту и 125 мм в ширину, R = 200 мм.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| KM55 | 55х125 | 74х156 | 200 |
Расчёты для KM55x125-R200: петля и изгиб
Считаем высоту петли: 2R + внешняя высота, 200 + 200 + 74 = 474 мм. Длина цепи в изгибе для KM55x125-R200: πR ≈ 628,3 мм.
Крышки KM55x125-R200 и описание модели
В описании гибкого кабель-канала из прочного пластика сказано: цепи термостойкие, химические вещества им не страшны. В работе цепь KM55x125-R200 закрыта; верхняя и нижняя крышки можно просто открыть для очистки, обслуживания и укладки кабеля.
Заявка на KM55x125-R200 строится на таких данных: как цепь установлена, какой минимальный радиус допускает самый жёсткий кабель, условия, в которых цепь работает, сколько цепь перемещается, вес и состав заполнения. Жгут должен войти в сечение 55 × 125 мм вместе с запасом и разделителями. Длинный ход требует учёта свободнонесущей длины и опор. Чертёж KM55x125-R200 или фото старой цепи можно приложить по желанию.
