Кабелеукладчик KM55x125-R250
Артикул: WB-002744
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002744 |
| Производитель: | WorldBelt |
| Серия: | KM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 55 |
| Внутренняя ширина, мм: | 125 |
| Радиус изгиба, мм: | 250 |
| Внешняя высота, мм: | 74 |
| Внешняя ширина, мм: | 156 |
| Число секций: | 1 |
| Раздел: | Закрытые |

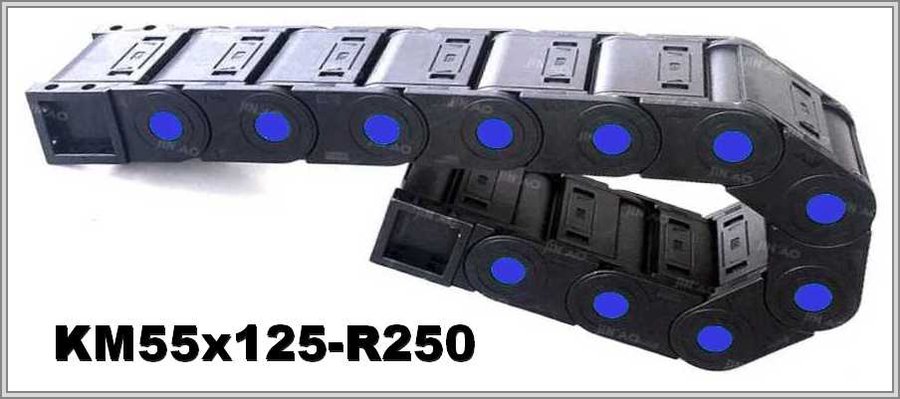

Пластиковый кабелеукладчик KM55x125-R250: внешние размеры 74х156 мм, R 250 мм
Размеры KM55x125-R250
Числа по KM55x125-R250: внешняя высота 74 мм; 250 мм — радиус изгиба; внутренняя высота — 55 мм; 156 мм — внешняя ширина; внутренняя ширина 125 мм.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| KM55 | 55х125 | 74х156 | 250 |
Расчёт площади: KM55x125-R250
Из 6875 мм² площади сечения (55 × 125, высота × ширина) при заполнении 80 % в работе 5500 мм².
Описание KM55x125-R250 и подбор
Пока крышки закрыты, цепь работает; для укладки кабеля, очистки и обслуживания открывают их все, верхние и нижние. Радиус цепи (250 мм) сравнивают с допустимым радиусом самого жёсткого кабеля; ниже него радиус цепи не выбирают. Описание называет цепь прочной и термостойкой, не боящейся воздействия химических веществ.
При заказе KM55x125-R250 укажите условия, в которых работает цепь, состав и массу заполнения, длину хода цепи, монтажное положение и минимальный радиус самого жёсткого кабеля. Чертёж можно приложить по желанию.
