Кабелеукладчик KM55x125-R300
Артикул: WB-002749
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002749 |
| Производитель: | WorldBelt |
| Серия: | KM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 55 |
| Внутренняя ширина, мм: | 125 |
| Радиус изгиба, мм: | 300 |
| Внешняя высота, мм: | 74 |
| Внешняя ширина, мм: | 156 |
| Число секций: | 1 |
| Раздел: | Закрытые |

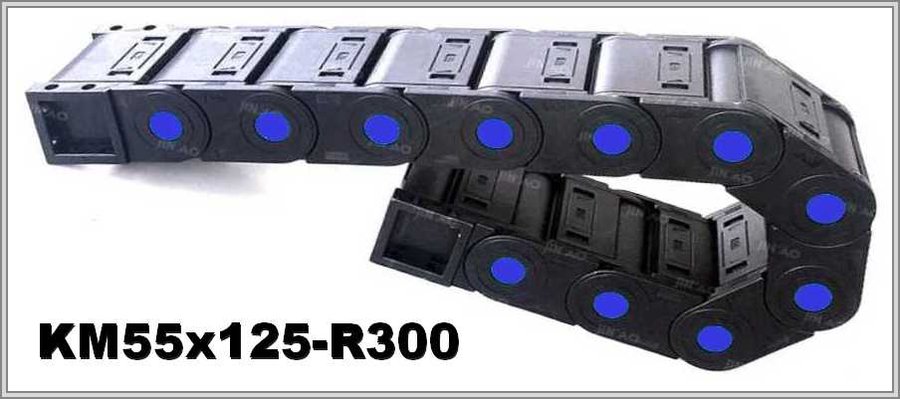

Цепь KM55x125-R300: внутренние 55 × 125 мм, внешние 74 × 156 мм
Что задаёт обозначение
Из чего состоят размеры KM55x125-R300: внутренняя высота 55 мм, внутренняя ширина 125 мм, внешняя высота 74 мм, внешняя ширина 156 мм. К ним добавляется радиус изгиба 300 мм.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| KM55 | 55х125 | 74х156 | 300 |
Сечение и заполнение
Если перемножить 55 и 125, получится площадь сечения 6875 мм². При заполнении на 80 % внутри KM55x125-R300 для кабелей остаётся 5500 мм².
Обслуживание и подбор
Открываются обе крышки: сверху и снизу. Это делают для укладки кабеля, очистки и обслуживания, а закрытая цепь в работе защищает кабель от грязи. В описании цепь названа прочной и термостойкой; сказано, что она не боится воздействия химических веществ. Наименее гибкий кабель определяет, какой радиус цепи допустим: радиус 300 мм должен быть не меньше того, что он допускает. Жгут не должен занимать всё внутреннее сечение KM55x125-R300: нужен запас, и кабели разделяют.
Для оформления заявки на KM55x125-R300 нужны: длина перемещения, состав и вес заполнения, минимальный радиус жёсткого кабеля, положение при монтаже, условия эксплуатации. Чертёж старой цепи можно приложить.
