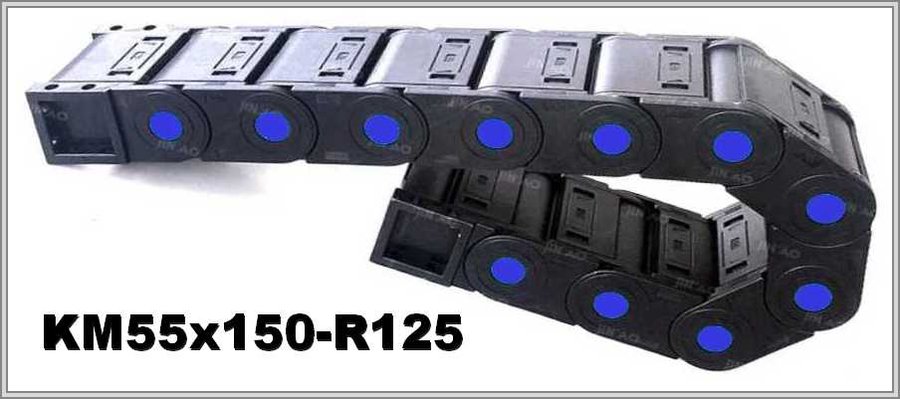

Кабелеукладчик KM55x150-R125
Артикул: WB-002727
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002727 |
| Производитель: | WorldBelt |
| Серия: | KM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 55 |
| Внутренняя ширина, мм: | 150 |
| Радиус изгиба, мм: | 125 |
| Внешняя высота, мм: | 74 |
| Внешняя ширина, мм: | 181 |
| Число секций: | 1 |
| Раздел: | Закрытые |
Закрытая цепь KM55x150-R125: радиус изгиба 125 мм, внутри 55х150 мм
Размеры цепи KM55x150-R125
KM55x150-R125: внутри 55 × 150 мм, снаружи 74 × 181 мм. Внутренняя высота 55 мм, внутренняя ширина 150 мм, внешняя высота 74 мм, внешняя ширина 181 мм. Радиус изгиба — 125 мм.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| KM55 | 55х150 | 74х181 | 125 |
Высота петли и длина цепи в изгибе: KM55x150-R125
По формуле «2R плюс внешняя высота» при R 125 мм и внешней высоте 74 мм высота петли около 324 мм. Для радиуса 125 мм длина цепи в изгибе ≈ πR, около 392,7 мм.
Описание KM55x150-R125 и подбор
В работе цепь закрыта; при укладке кабеля, очистке и обслуживании открываются обе её крышки, и верхние, и нижние. На длинном ходу считают свободнонесущую длину и расставляют опоры.
К заявке на KM55x150-R125 добавьте: монтажное положение; в каких условиях цепь работает; допустимый радиус изгиба жёсткого кабеля; длина перемещения; перечень заполнения и его вес. Фото прежней цепи и чертёж — по желанию.
