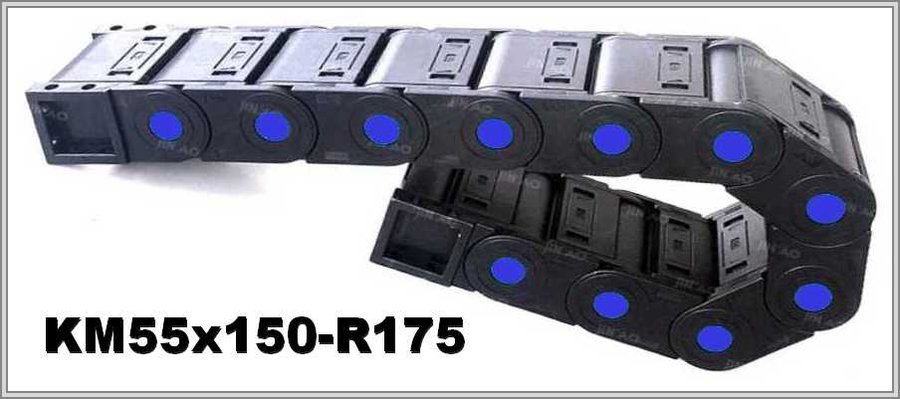

Кабелеукладчик KM55x150-R175
Артикул: WB-002735
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002735 |
| Производитель: | WorldBelt |
| Серия: | KM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 55 |
| Внутренняя ширина, мм: | 150 |
| Радиус изгиба, мм: | 175 |
| Внешняя высота, мм: | 74 |
| Внешняя ширина, мм: | 181 |
| Число секций: | 1 |
| Раздел: | Закрытые |
Кабелеукладчик KM55x150-R175: изгиб 175 мм, петля по высоте 424 мм
Радиус и размеры
Размеры KM55x150-R175: внутри — высота 55 мм, ширина 150 мм; снаружи — высота 74 мм, ширина 181 мм; радиус изгиба — 175 мм. Согласно описанию, перед нами гибкие кабель-каналы из прочного пластика.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| KM55 | 55х150 | 74х181 | 175 |
Заполнение и высота петли
Для KM55x150-R175 петля получается высотой 424 мм: удвоенный радиус 175 мм плюс 74 мм внешней высоты. 80 % заполнения окна 55 × 150 мм дают 6600 мм² рабочей площади.
Работа закрытой цепи
Закрытое исполнение с двумя открывающимися крышками — верхней и нижней — служит для укладки кабеля, очистки и обслуживания. Нижнюю границу радиуса изгиба цепи задаёт допустимый изгиб самого жёсткого кабеля. На большой длине перемещения принимают в расчёт свободнонесущую длину и опоры.
В заявку на KM55x150-R175 впишите длину хода, состав и массу жгута, как цепь будет установлена и в каких условиях эксплуатироваться. Чертёж или снимок можно приложить.
