Кабелеукладчик KM55x150-R250
Артикул: WB-002745
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002745 |
| Производитель: | WorldBelt |
| Серия: | KM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 55 |
| Внутренняя ширина, мм: | 150 |
| Радиус изгиба, мм: | 250 |
| Внешняя высота, мм: | 74 |
| Внешняя ширина, мм: | 181 |
| Число секций: | 1 |
| Раздел: | Закрытые |

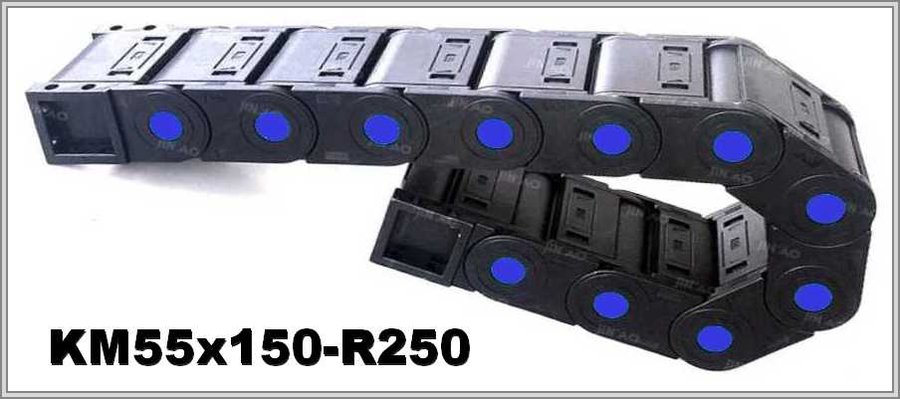

Пластиковый кабелеукладчик KM55x150-R250: внешние размеры 74 × 181 мм
Размеры и радиус KM55x150-R250
Из таблицы для KM55x150-R250: внутренние размеры 55 × 150 мм (высота × ширина); ширина снаружи 181 мм при высоте снаружи 74 мм; радиус составляет 250 мм.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| KM55 | 55х150 | 74х181 | 250 |
Расчёты для KM55x150-R250: изгиб и сечение
Длина цепи в изгибе для KM55x150-R250: πR ≈ 785,4 мм. Сечение KM55x150-R250 по площади — 8250 мм² (55 × 150 мм).
Исполнение и описание KM55x150-R250
В работе цепь KM55x150-R250 закрыта; верхняя и нижняя крышки открываются при обслуживании цепи, её очистке и укладке кабеля.
Разделители между кабелями и запас закладывают в сечение 55 × 150 мм заранее. Длинный ход требует учёта свободнонесущей длины и опор. Перед заказом KM55x150-R250 уточните: вес и состав заполнения, где цепь работает, расстояние, которое цепь проходит, минимальный радиус самого жёсткого из кабелей, как цепь смонтирована. Чертёж KM55x150-R250 или фото старой цепи можно приложить по желанию.
