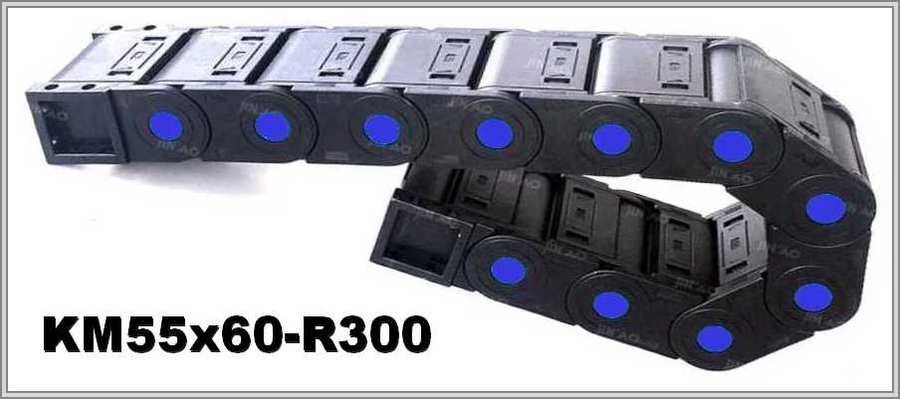

Кабелеукладчик KM55x60-R300

Name: KM55x60-R300
Brand: WorldBelt
SKU: WB-002746

Артикул: WB-002746

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

Закрытый кабелеукладчик KM55x60-R300 серии KM: изгиб по радиусу 300 мм, снаружи 74 × 91 мм, внутреннее сечение 55 × 60 мм.

Характеристики

Артикул:	WB-002746
Производитель:	WorldBelt
Серия:	KM
Исполнение цепи:	Закрытая
Материал цепи:	Пластик
Внутренняя высота, мм:	55
Внутренняя ширина, мм:	60
Радиус изгиба, мм:	300
Внешняя высота, мм:	74
Внешняя ширина, мм:	91
Число секций:	1
Раздел:	Закрытые

Пластиковый кабелеукладчик KM55x60-R300: внешняя ширина 91 мм

Размеры KM55x60-R300 по таблице

Что указано для KM55x60-R300: внешняя высота цепи 74 мм, внешняя ширина цепи 91 мм; сечение внутри 55 × 60 мм (высота × ширина); R = 300 мм.

Тип	Внутренние размеры, В х Ш (мм)	Внешние размеры, В х Н (мм)	Радиус изгиба (мм)
KM55	55х60	74х91	300

Петля и площадь сечения 3300 мм²

Петля: 2R + внешняя высота = 674 мм при радиусе 300 мм. Сечение KM55x60-R300 по площади — 3300 мм² (55 × 60 мм).

KM55x60-R300 — схема конструкции

KM55x60-R300 — виды концевого крепления

Исполнение и описание KM55x60-R300

В описании гибкого кабель-канала сказано, что цепи предназначены для условий с интенсивным загрязнением и нагрузкой. Обе крышки — верхняя и нижняя — можно открыть при укладке кабеля, для очистки и обслуживания, а цепь KM55x60-R300 работает в закрытом состоянии.

Заявка на KM55x60-R300 строится на таких данных: жгут — состав и масса; расстояние, которое цепь проходит; условия работы; монтажное положение; какой минимальный радиус допускает самый жёсткий кабель. Если ход длинный, считают свободнонесущую длину и предусматривают опоры. Под жгут нужно сечение с запасом; разделители между кабелями занимают часть внутренних 55 × 60 мм. Чертёж — по желанию.
