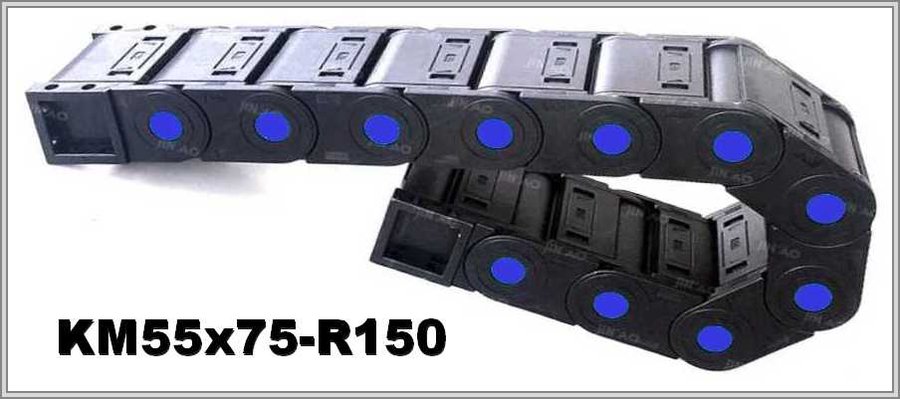

Кабелеукладчик KM55x75-R150
Артикул: WB-002723
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002723 |
| Производитель: | WorldBelt |
| Серия: | KM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 55 |
| Внутренняя ширина, мм: | 75 |
| Радиус изгиба, мм: | 150 |
| Внешняя высота, мм: | 74 |
| Внешняя ширина, мм: | 106 |
| Число секций: | 1 |
| Раздел: | Закрытые |
Закрытая цепь KM55x75-R150: внутреннее сечение 55 × 75 мм, изгиб 150 мм
Радиус и размеры
Ширина и высота KM55x75-R150: внутренняя ширина и высота — 75 и 55 мм; внешняя ширина и высота — 106 и 74 мм; радиус изгиба 150 мм.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| KM55 | 55х75 | 74х106 | 150 |
Площадь сечения и 80 %
Площадь сечения KM55x75-R150 = высота × ширина = 55 × 75 = 4125 мм². Рабочая площадь KM55x75-R150 при 80 % заполнения — 3300 мм².
Обслуживание и подбор
Верхние и нижние крышки KM55x75-R150 рассчитаны на открывание: кабель укладывают, цепь чистят и обслуживают при открытых крышках. Описание называет KM55x75-R150 гибким кабель-каналом из прочного пластика. Описание сообщает, что модули быстро разбираются и собираются, а обслуживание выполнять легко. Прежде чем остановиться на KM55x75-R150, узнают допустимый радиус самого жёсткого кабеля и сравнивают его с 150 мм: радиус цепи не меньше. Внутреннее сечение 55 × 75 мм сверяют с жгутом: нужны запас и разделители. Длинный ход KM55x75-R150 требует расчёта свободнонесущей длины и опор.
Когда KM55x75-R150 нужно подобрать под конкретную задачу, укажите длину перемещения, заполнение с массой, положение монтажа, условия работы и минимальный радиус самого жёсткого кабеля. Чертёж — при желании.
