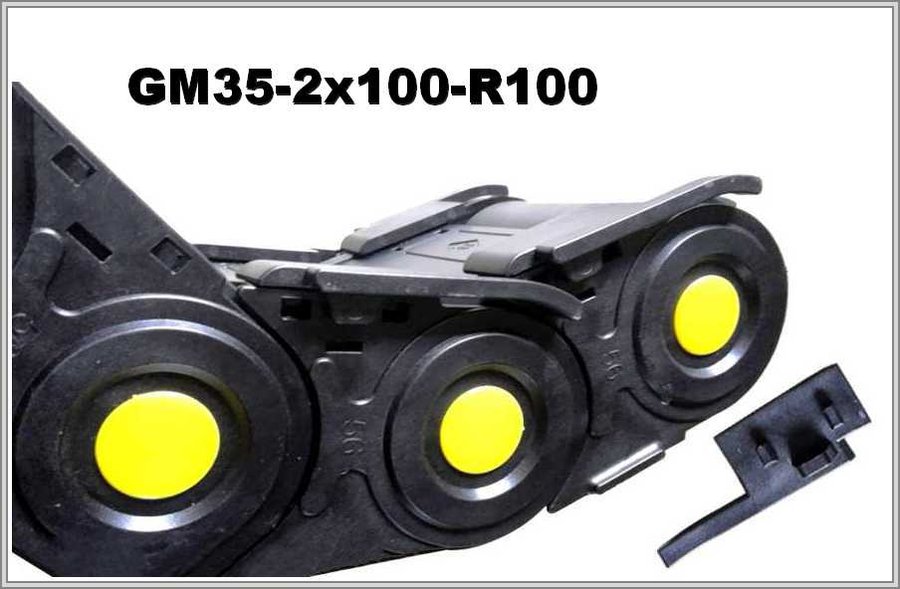

Кабелеукладчик GM35-2x100-R100
Артикул: WB-002800
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002800 |
| Производитель: | WorldBelt |
| Серия: | GM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 100 |
| Радиус изгиба, мм: | 100 |
| Внешняя высота, мм: | 58 |
| Внешняя ширина, мм: | 130 |
| Число секций: | 1 |
| Раздел: | Закрытые |
GM35-2x100-R100: закрытая цепь из полиамида, радиус изгиба от 100 мм
Радиус изгиба и размеры
Радиус изгиба GM35-2x100-R100 — от 100 мм. Цепь из полиамида, закрытая, серия GM (модель GM35-2): внутренняя высота 35 мм, внутренняя ширина 100 мм, внешняя высота 58 мм, внешняя ширина 130 мм.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| GM35-2 | 35х100 | 58х130 | 100 |
Длина цепи в изгибе и площадь сечения
По формуле длины цепи в изгибе (≈ πR) при радиусе изгиба 100 мм получается ≈ 314,2 мм. Площадь сечения = высота × ширина; внутренняя высота 35 мм × внутренняя ширина 100 мм = 3500 мм².
Крышки, вставки и обслуживание
Верхние и нижние крышки-защёлки легко открыть, чтобы уложить кабели управления и питания. Цепь закрыта полностью во время эксплуатации. Обслуживать цепь и производить очистку удобно. Дополнительные усиливающие вставки по необходимости крепятся в каждый модуль. Усиление цепи — вставками особого типа GM35-2.
Для подбора GM35-2x100-R100 укажите: минимальный радиус самого жёсткого кабеля; положение монтажа; условия работы; длина перемещения; состав и масса заполнения. Радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля. При желании можно приложить фото старой цепи или чертёж.
