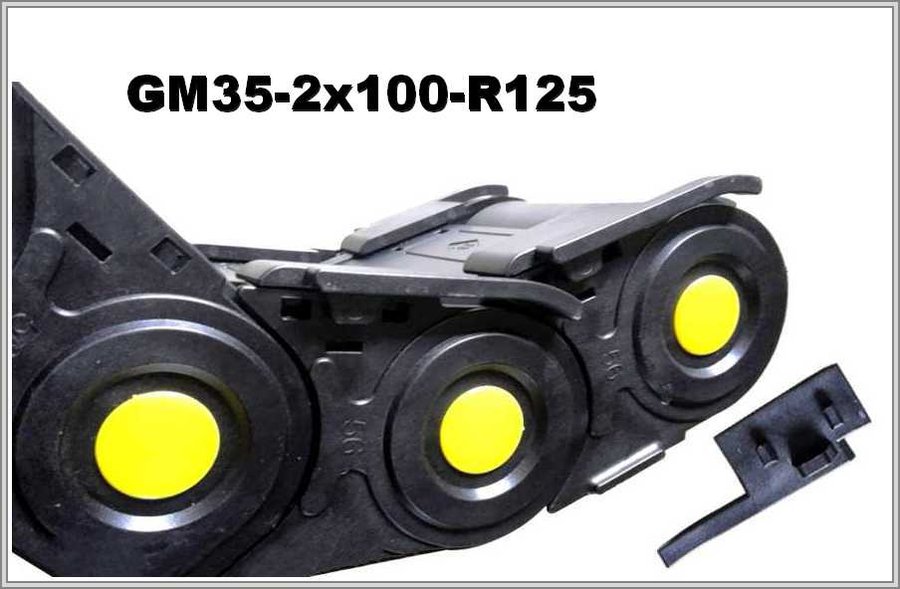

Кабелеукладчик GM35-2x100-R125
Артикул: WB-002804
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002804 |
| Производитель: | WorldBelt |
| Серия: | GM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 100 |
| Радиус изгиба, мм: | 125 |
| Внешняя высота, мм: | 58 |
| Внешняя ширина, мм: | 130 |
| Число секций: | 1 |
| Раздел: | Закрытые |
Кабелеукладчик GM35-2x100-R125: закрытая цепь из полиамида, радиус 125 мм
Размеры GM35-2x100-R125
GM35-2x100-R125 — закрытая цепь из полиамида, серия GM. Внутри цепи: внутренняя высота — 35 мм, а внутренняя ширина — 100 мм. Радиус цепи равен 125 мм. Внешние размеры по таблице: внешняя высота 58 мм, внешняя ширина 130 мм.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| GM35-2 | 35х100 | 58х130 | 125 |
Высота петли и длина в изгибе GM35-2x100-R125
Высоту петли GM35-2x100-R125 оценивают как 2R + внешняя высота; при R 125 мм и внешней высоте 58 мм получается ≈ 308 мм. Длина цепи в изгибе при радиусе 125 мм ≈ πR, то есть около 392,7 мм.
GM35-2x100-R125: конструкция и обслуживание
По описанию, GM35-2x100-R125 — гибкий закрытый кабель-канал из полиамида, усиленный вставками особого типа. Крышки-защёлки, верхние и нижние, легко открыть, чтобы уложить кабели управления и питания. При необходимости в каждый модуль GM35-2x100-R125 крепятся дополнительные усиливающие вставки.
Внутреннее сечение GM35-2x100-R125 подбирают под жгут с запасом и разделителями, а радиус цепи — не меньше допустимого радиуса самого жёсткого кабеля. Заявка должна содержать: условия работы; минимальный радиус самого жёсткого кабеля; длина перемещения; состав и масса заполнения; положение монтажа. При желании к заявке можно добавить чертёж или фото старой цепи.
