Кабелеукладчик GM35-2x100-R175
Артикул: WB-002812
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002812 |
| Производитель: | WorldBelt |
| Серия: | GM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 100 |
| Радиус изгиба, мм: | 175 |
| Внешняя высота, мм: | 58 |
| Внешняя ширина, мм: | 130 |
| Число секций: | 1 |
| Раздел: | Закрытые |

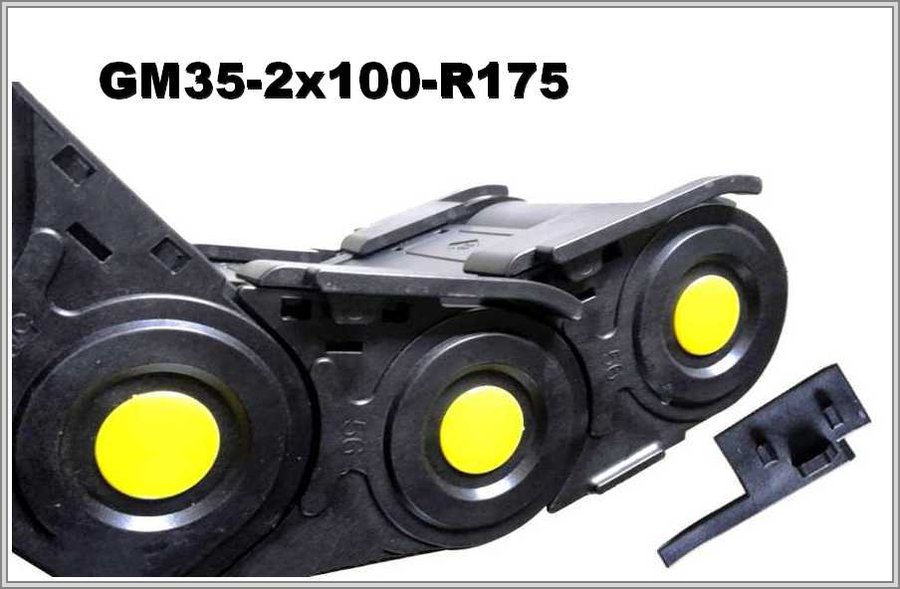

Полиамидный кабелеукладчик GM35-2x100-R175 с внутренней высотой 35 мм
Внутренние и внешние размеры GM35-2x100-R175
Внутренняя ширина GM35-2x100-R175 — 100 мм, внутренняя высота — 35 мм. Внешняя высота — 58 мм, внешняя ширина — 130 мм. Радиус изгиба — от 175 мм; материал — полиамид, цепь закрытая, серия GM.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| GM35-2 | 35х100 | 58х130 | 175 |
Высота петли и площадь сечения
Высота петли ≈ 2R + внешняя высота; при R 175 мм и внешней высоте 58 мм это ≈ 408 мм. Сечение: внутренняя высота 35 мм × внутренняя ширина 100 мм = 3500 мм² (площадь сечения = высота × ширина).
Устройство цепи и обслуживание
Цепь полностью закрыта во время эксплуатации. Удобно и обслуживать цепь, и очищать её. Крышки-защёлки — верхние и нижние — легко открыть, чтобы уложить кабели управления и питания. Цепь идёт с усилением вставками особого типа GM35-2, а дополнительные усиливающие вставки по необходимости крепятся в каждый модуль. Частые осмотры и постоянное обслуживание системе не нужны.
Для GM35-2x100-R175 действует правило подбора: радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля. При заказе сообщите: длину перемещения; условия работы; минимальный радиус самого жёсткого кабеля; состав и массу заполнения; положение монтажа. По желанию к заявке можно приложить чертёж либо фото прежней цепи.
