Кабелеукладчик GM35-2x100D-R100
Артикул: WB-002877
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002877 |
| Производитель: | WorldBelt |
| Серия: | GM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 100 |
| Радиус изгиба, мм: | 100 |
| Внешняя высота, мм: | 58 |
| Число секций: | 2 |
| Раздел: | Закрытые |

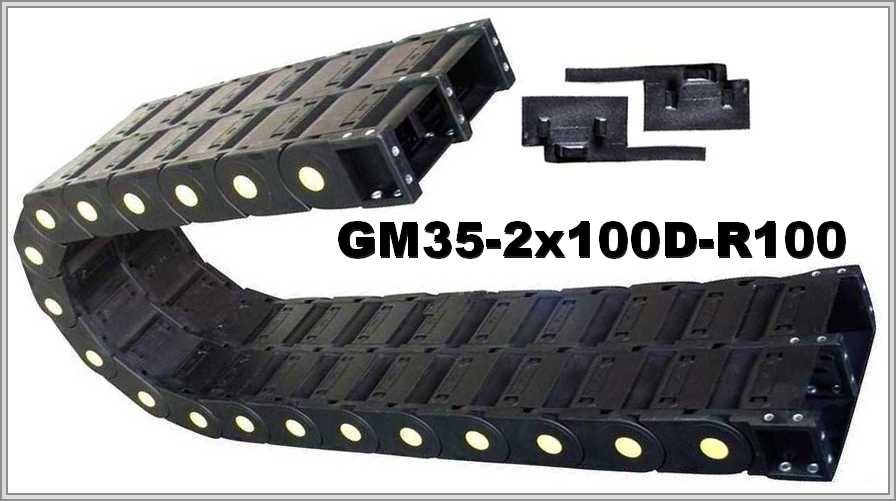

GM35-2x100D-R100: закрытая двухсекционная цепь из полиамида, R 100 мм
Размеры GM35-2x100D-R100
Размеры GM35-2D: внутренняя высота 35 мм, внутренняя ширина модуля составляет 100 мм; для сдвоенного модуля внешняя высота — 58 мм, внешняя ширина — 2А+45 мм при внутренней ширине А. GM35-2x100D-R100: радиус цепи равен 100 мм. При выборе цепи её радиус берут не меньше радиуса изгиба, допустимого для самого жёсткого кабеля.
| Тип | Внутренний размер одного модуля, В х Ш (мм) | Внешний размер сдвоенного модуля, В х Н (мм) | Радиус изгиба (мм) |
| GM35-2D | 35х100 | 58х2А+45 | 100 |
Секции GM35-2D: сечение
Площадь сечения каждого модуля — высота × ширина: 35 на 100 мм — 3500 мм². У GM35-2x100D-R100: общая площадь сечения двух секций — 7000 мм² (две по 3500 мм²).
Исполнение GM35-2D
Описание сообщает: вес вложенных в цепь кабелей и шлангов может быть весьма значительным, но цепь рассчитана на большие нагрузки. Модули можно усилить дополнительными вставками. Пара объединённых цепей из полиамида: по двум цепям можно распределить пневмогидравлические шланги и кабели управления — провода второй цепи не получают помех от конденсата гидравлических каналов первой.
Чтобы подобрать GM35-2x100D-R100, сообщите радиус самого жёсткого кабеля, положение монтажа, длину хода, условия работы и состав и массу заполнения. Чертёж либо снимок старой цепи — по желанию.
