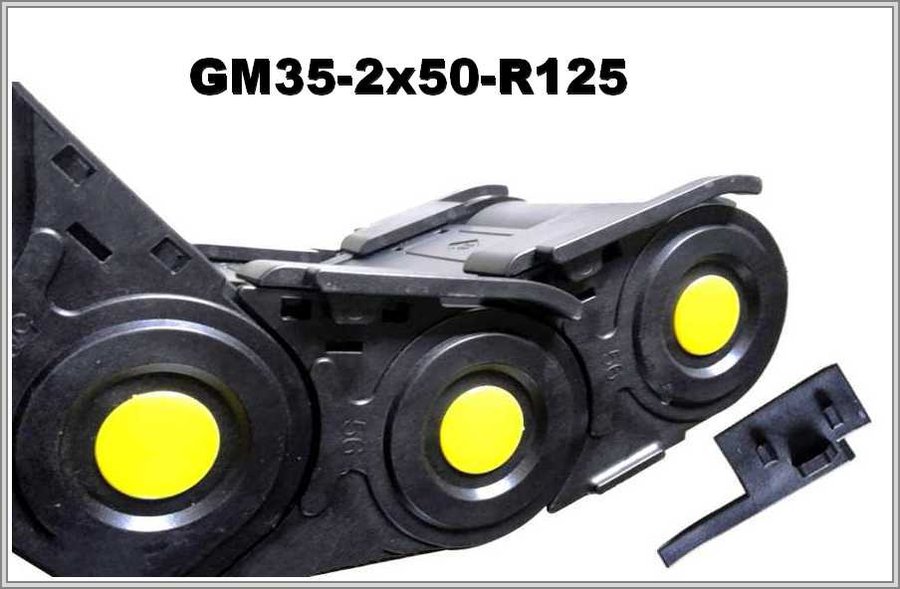

Кабелеукладчик GM35-2x50-R125
Артикул: WB-002801
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002801 |
| Производитель: | WorldBelt |
| Серия: | GM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 50 |
| Радиус изгиба, мм: | 125 |
| Внешняя высота, мм: | 58 |
| Внешняя ширина, мм: | 80 |
| Число секций: | 1 |
| Раздел: | Закрытые |
Закрытый кабелеукладчик GM35-2x50-R125 из полиамида, радиус 125 мм
Размеры и радиус изгиба
GM35-2x50-R125 — закрытая цепь из полиамида серии GM; в таблице даны размеры: внутренняя ширина 50 мм; радиус изгиба 125 мм; внешняя ширина 80 мм; внешняя высота 58 мм; внутренняя высота 35 мм.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| GM35-2 | 35х50 | 58х80 | 125 |
Расчёт петли и сечения
Расчёт высоты петли — 2R + внешняя высота: если R = 125 мм, а внешняя высота 58 мм, получается ≈ 308 мм. Расчёт площади сечения — внутренняя высота × внутренняя ширина: при сечении 35 × 50 мм получаем 1750 мм².
Что сказано в описании и как подбирать
Крышки-защёлки, верхние и нижние, легко открыть: так в GM35-2x50-R125 укладывают кабели управления и питания. Пока цепь работает, она полностью закрыта. Описание называет эти цепи предназначенными для работы в условиях с интенсивным загрязнением и большой нагрузкой. Защиту от стружки и грязи даёт закрытое исполнение. Радиус цепи должен быть не меньше допустимого радиуса самого жёсткого кабеля; у GM35-2x50-R125 радиус изгиба 125 мм.
Заявка на GM35-2x50-R125 включает данные: длина перемещения; минимальный радиус самого жёсткого кабеля; состав и масса заполнения; условия работы; положение монтажа. Фото прежней цепи и чертёж — по желанию.
