Кабелеукладчик GM35-2x50-R150
Артикул: WB-002805
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002805 |
| Производитель: | WorldBelt |
| Серия: | GM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 50 |
| Радиус изгиба, мм: | 150 |
| Внешняя высота, мм: | 58 |
| Внешняя ширина, мм: | 80 |
| Число секций: | 1 |
| Раздел: | Закрытые |

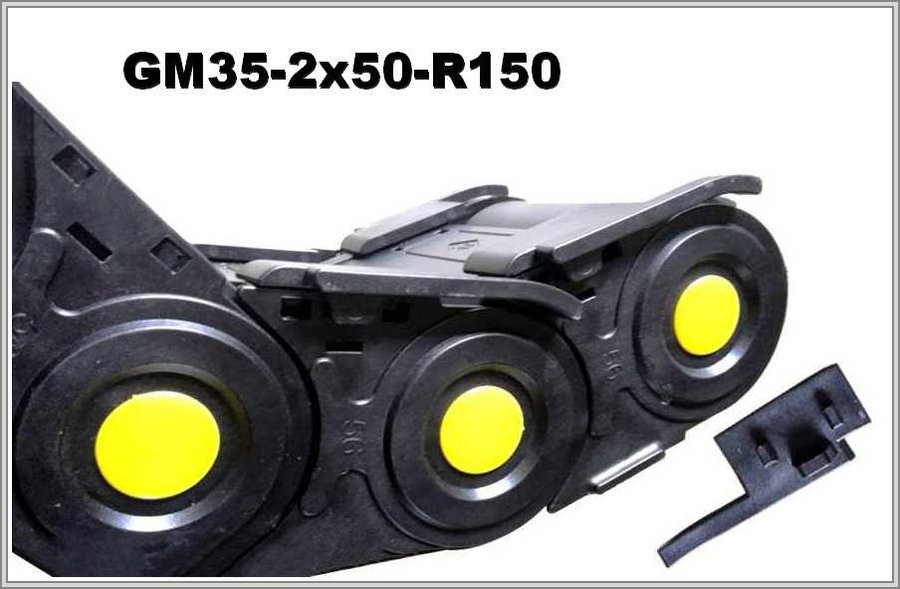

Закрытый кабелеукладчик GM35-2x50-R150, внутренняя высота 35 мм
Внутренние и внешние размеры
Внутренняя ширина GM35-2x50-R150 — 50 мм, внутренняя высота — 35 мм; внешняя ширина — 80 мм, внешняя высота — 58 мм. Радиус изгиба от 150 мм. Материал — полиамид, исполнение закрытое, серия GM.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| GM35-2 | 35х50 | 58х80 | 150 |
Высота петли и длина цепи в изгибе
Высота петли ≈ 2R + внешняя высота; при R 150 мм и внешней высоте 58 мм это ≈ 358 мм. По формуле длины цепи в изгибе (≈ πR) при радиусе изгиба 150 мм получается ≈ 471,2 мм.
Крышки, вставки и обслуживание
Верхние и нижние крышки-защёлки легко открыть, чтобы уложить кабели управления и питания. Цепь закрыта полностью во время эксплуатации. Обслуживать цепь и производить очистку удобно. Дополнительные усиливающие вставки по необходимости крепятся в каждый модуль. Усиление цепи — вставками особого типа GM35-2. Цепь предназначена для работы в условиях с интенсивным загрязнением и большой нагрузкой.
При заказе GM35-2x50-R150 сообщите: длина перемещения; состав и масса заполнения; минимальный радиус самого жёсткого кабеля; положение монтажа; условия работы. Радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля. По желанию к заявке можно приложить чертёж либо фото прежней цепи.
