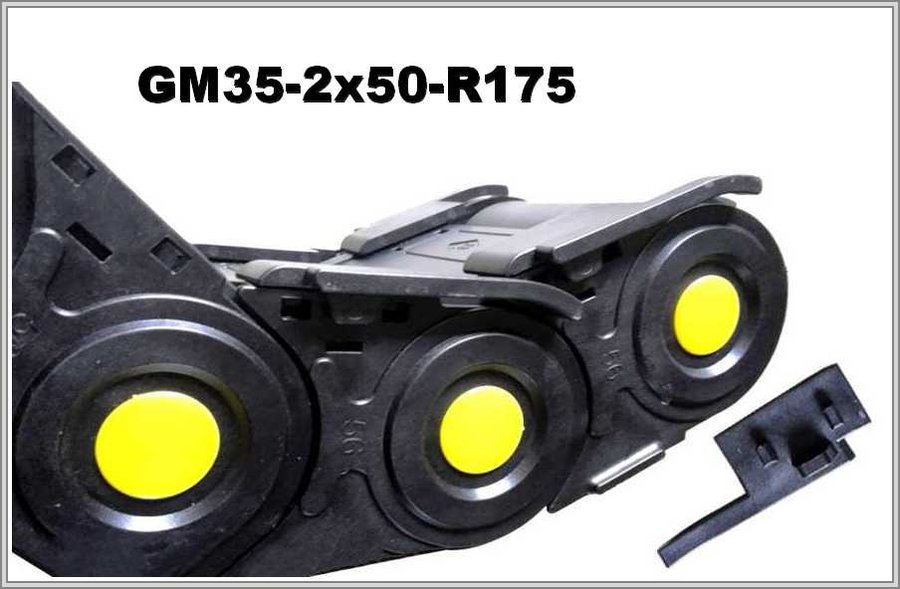

Кабелеукладчик GM35-2x50-R175
Артикул: WB-002809
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002809 |
| Производитель: | WorldBelt |
| Серия: | GM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 50 |
| Радиус изгиба, мм: | 175 |
| Внешняя высота, мм: | 58 |
| Внешняя ширина, мм: | 80 |
| Число секций: | 1 |
| Раздел: | Закрытые |
Закрытая цепь GM35-2x50-R175: внутренняя высота 35 мм, радиус 175 мм
GM35-2x50-R175: размеры и радиус
Серия GM: GM35-2x50-R175 выполнена из полиамида в закрытом исполнении. Радиус изгиба GM35-2x50-R175 — 175 мм. У GM35-2x50-R175 внутренняя высота — 35 мм, а внутренняя ширина — 50 мм. Снаружи внешняя высота 58 мм, внешняя ширина 80 мм.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| GM35-2 | 35х50 | 58х80 | 175 |
Длина в изгибе и рабочая площадь GM35-2x50-R175
Длина цепи в изгибе ≈ πR; у GM35-2x50-R175 при радиусе 175 мм — около 549,8 мм. При заполнении сечения на 80 % рабочая площадь — 1400 мм².
GM35-2x50-R175: конструкция и обслуживание
В каждый модуль GM35-2x50-R175 по необходимости крепят дополнительные усиливающие вставки. Обслуживать цепь и очищать её, как сказано в описании, удобно. Описание относит GM35-2x50-R175 к работе в условиях интенсивного загрязнения и большой нагрузки.
Радиус изгиба GM35-2x50-R175 — 175 мм; он не может быть меньше допустимого радиуса самого жёсткого кабеля. Для подбора понадобятся: длина перемещения, минимальный радиус самого жёсткого кабеля, условия работы, состав и масса заполнения, положение монтажа. Фото старой цепи и чертёж — по желанию.
