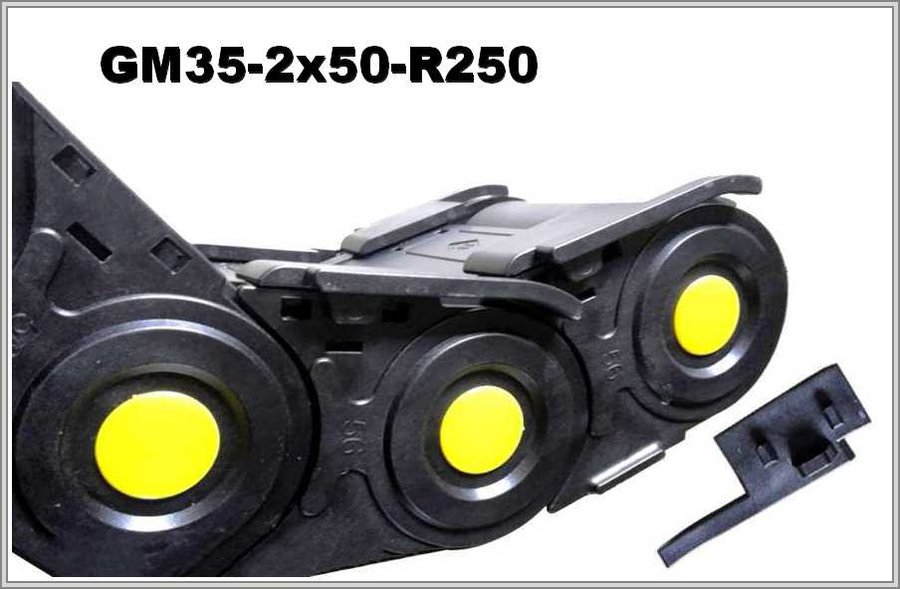

Кабелеукладчик GM35-2x50-R250
Артикул: WB-002817
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002817 |
| Производитель: | WorldBelt |
| Серия: | GM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 50 |
| Радиус изгиба, мм: | 250 |
| Внешняя высота, мм: | 58 |
| Внешняя ширина, мм: | 80 |
| Число секций: | 1 |
| Раздел: | Закрытые |
Кабелеукладчик GM35-2x50-R250 из полиамида: внутренняя ширина 50 мм
Внутренние и внешние размеры GM35-2x50-R250
GM35-2x50-R250: внутренняя высота — 35 мм, внутренняя ширина — 50 мм; внешняя высота — 58 мм, внешняя ширина — 80 мм. Радиус изгиба — от 250 мм. Радиус цепи берут не меньше допустимого радиуса самого жёсткого кабеля.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| GM35-2 | 35х50 | 58х80 | 250 |
Изгиб и площадь сечения
Для изгиба радиусом 250 мм длина цепи в изгибе ≈ πR, то есть 785,4 мм. Площадь сечения цепи = высота × ширина: 35 × 50 = 1750 мм². Жгут подбирают так, чтобы он вошёл во внутреннее сечение с запасом и разделителями.
Исполнение GM35-2x50-R250 по описанию
Полностью закрытая во время эксплуатации, цепь GM35-2x50-R250 остаётся доступной: крышки-защёлки, верхние и нижние, легко открыть, чтобы уложить кабели управления и питания. Закрытое исполнение защищает от стружки и грязи. По необходимости в каждый модуль крепят дополнительные усиливающие вставки. По описанию, цепь предназначена для условий с интенсивным загрязнением и большой нагрузкой.
Для заявки на GM35-2x50-R250 нужны: длина перемещения; состав и масса заполнения; радиус самого жёсткого кабеля; положение монтажа; условия работы. Чертёж или фото заменяемой цепи — по желанию.
