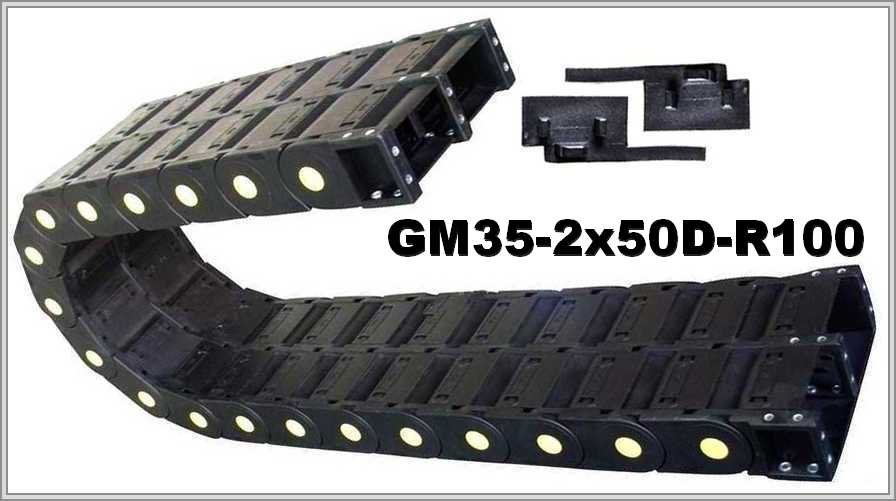

Кабелеукладчик GM35-2x50D-R100

Радиус изгиба и размеры

GM35-2x50D-R100 — двухсекционная закрытая цепь из полиамида, модель GM35-2D. Внутренняя высота каждого из двух модулей 35 мм, внутренняя ширина 50 мм. У сдвоенного модуля внешняя высота 58 мм, внешняя ширина 2А+45 мм, где А — внутренняя ширина одного модуля. Радиус изгиба не менее 100 мм.

Высота петли

Высота петли ≈ 2R + внешняя высота; при R 100 мм и внешней высоте 58 мм это ≈ 258 мм.

Устройство цепи и обслуживание

Цепи объединены в пару и выполнены из прочного полиамида. Отдельно друг от друга кабели управления и пневмогидравлические шланги можно расположить в каждой из двух цепей. Беспокоиться, что конденсат от гидравлических каналов одной цепи создаст помеху проводам во второй, не нужно. Крышки, верхние и нижние, могут легко отщёлкиваться для полного доступа к уложенным коммуникациям. Благодаря этому удобно обслуживать цепь и производить очистку. Обслуживание легко выполнять. Модули цепи разделяются на отдельные и собираются для подбора нужной длины.

Для подбора GM35-2x50D-R100 укажите: положение монтажа; условия работы; длина перемещения; состав и масса заполнения; минимальный радиус самого жёсткого кабеля. Радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля. При желании можно приложить чертёж.
