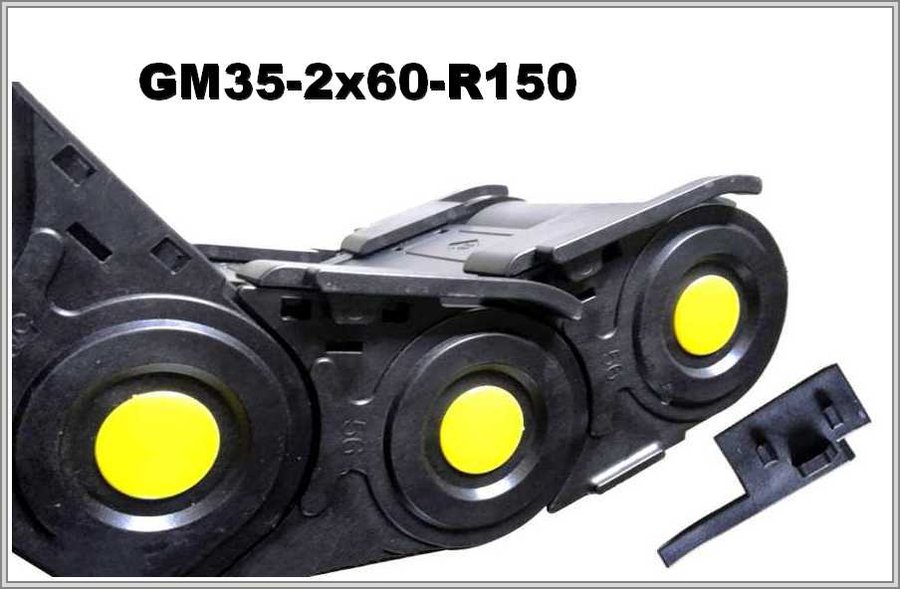

Кабелеукладчик GM35-2x60-R150

Name: GM35-2x60-R150
Brand: WorldBelt
SKU: WB-002806

Артикул: WB-002806

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

GM35-2x60-R150 — полиамидная закрытая цепь: внешняя высота 58 мм, внешняя ширина 90 мм, радиус изгиба 150 мм.

Характеристики

Артикул:	WB-002806
Производитель:	WorldBelt
Серия:	GM
Исполнение цепи:	Закрытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	35
Внутренняя ширина, мм:	60
Радиус изгиба, мм:	150
Внешняя высота, мм:	58
Внешняя ширина, мм:	90
Число секций:	1
Раздел:	Закрытые

Закрытая полиамидная цепь GM35-2x60-R150: R 150 мм, внешняя высота 58 мм

Радиус изгиба и размеры

У GM35-2x60-R150 внутренняя высота 35 мм и внутренняя ширина 60 мм, внешняя высота 58 мм и внешняя ширина 90 мм. Радиус изгиба — от 150 мм.

Тип	Внутренние размеры, В х Ш (мм)	Внешние размеры, В х Н (мм)	Радиус изгиба (мм)
GM35-2	35х60	58х90	150

Площадь сечения и рабочая площадь

Площадь сечения = высота × ширина: внутренняя высота 35 мм на внутреннюю ширину 60 мм даёт 2100 мм². При заполнении на 80 % рабочая площадь равна 1680 мм².

GM35-2x60-R150 — схема конструкции

GM35-2x60-R150 — виды концевого крепления

Конструкция по описанию и правила подбора

Описание сообщает, что цепи не боятся воздействия химических веществ. Чтобы уложить кабели управления и питания, легко открыть крышки-защёлки, верхние и нижние. Радиус цепи должен быть не меньше допустимого радиуса самого жёсткого кабеля. Внутреннюю высоту 35 мм и внутреннюю ширину 60 мм выбирают под жгут, оставляя запас и место для разделителей.

Для подбора GM35-2x60-R150 нужны длина перемещения, состав и масса заполнения, положение монтажа, условия работы и минимальный радиус самого жёсткого кабеля. При желании приложите чертёж или фото старой цепи.
