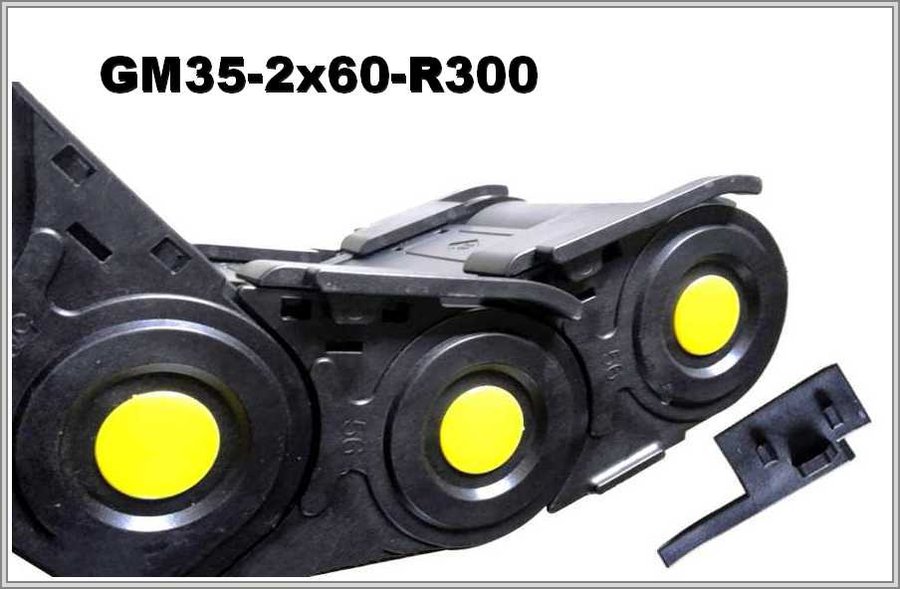

Кабелеукладчик GM35-2x60-R300
Артикул: WB-002822
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002822 |
| Производитель: | WorldBelt |
| Серия: | GM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 60 |
| Радиус изгиба, мм: | 300 |
| Внешняя высота, мм: | 58 |
| Внешняя ширина, мм: | 90 |
| Число секций: | 1 |
| Раздел: | Закрытые |
Кабелеукладчик GM35-2x60-R300 из полиамида: радиус изгиба 300 мм
Размеры GM35-2x60-R300
Внутри GM35-2x60-R300: 35 × 60 мм (внутренняя высота × внутренняя ширина); внешние размеры (высота × ширина): 58 × 90 мм. R = 300 мм. Допустимый радиус самого жёсткого кабеля — нижняя граница для радиуса цепи.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| GM35-2 | 35х60 | 58х90 | 300 |
Петля и длина цепи GM35-2
Высоту петли считают как внешнюю высоту плюс 2R: 300 × 2 + 58 ≈ 658 мм. πR — длина цепи в изгибе: π × 300 ≈ 942,5 мм.
Конструкция GM35-2 и правила подбора
Во время эксплуатации GM35-2x60-R300 полностью закрыта, как сказано в описании; материал — полиамид. Обслуживание и очистка GM35-2x60-R300 упомянуты в описании. Для большой длины хода учитывают свободнонесущую длину и опоры. Верхние и нижние крышки-защёлки открываются легко для укладки кабелей управления и питания. Воздействия химических веществ цепи не боятся, как сказано в описании.
Чтобы подобрать GM35-2x60-R300, сообщите состав заполнения и его массу, радиус самого жёсткого кабеля, условия работы, величину перемещения и положение при монтаже. Эскиз цепи или снимок старой цепи — по желанию.
