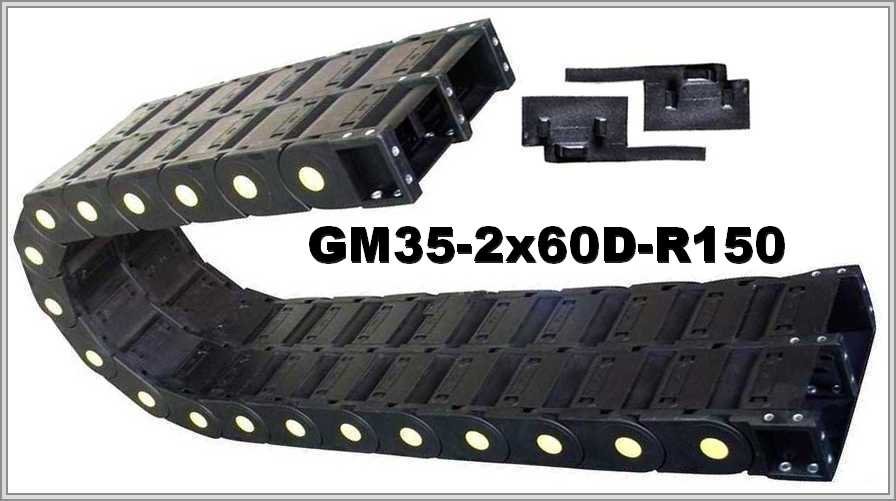

Кабелеукладчик GM35-2x60D-R150

Размеры и радиус изгиба

GM35-2x60D-R150 — двухсекционная закрытая цепь из полиамида, модель GM35-2D. Внутренняя высота каждого из двух модулей 35 мм, внутренняя ширина 60 мм. У сдвоенного модуля внешняя высота 58 мм, внешняя ширина 2А+45 мм, где А — внутренняя ширина одного модуля. Радиус изгиба не менее 150 мм.

Высота петли

Высота петли ≈ 2R + внешняя высота; при R 150 мм и внешней высоте 58 мм это ≈ 358 мм.

Конструкция и обслуживание

Цепи объединены в пару и выполнены из прочного полиамида. Крышки, верхние и нижние, могут легко отщёлкиваться для полного доступа к уложенным коммуникациям. Благодаря этому удобно обслуживать цепь и производить очистку. Загрязнения очищаются очень легко, для этого конструкторы предусмотрели открытие крышек с обеих сторон. Отдельно друг от друга кабели управления и пневмогидравлические шланги можно расположить в каждой из двух цепей. Не нужно беспокоиться, что конденсат от гидравлических каналов одной цепи создаст помеху проводам во второй.

Для подбора GM35-2x60D-R150 укажите: положение монтажа; условия работы; длина перемещения; состав и масса заполнения; минимальный радиус самого жёсткого кабеля. Радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля. При желании можно приложить чертёж.
