Кабелеукладчик GM35-2x60D-R175
Артикул: WB-002892
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002892 |
| Производитель: | WorldBelt |
| Серия: | GM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 60 |
| Радиус изгиба, мм: | 175 |
| Внешняя высота, мм: | 58 |
| Число секций: | 2 |
| Раздел: | Закрытые |

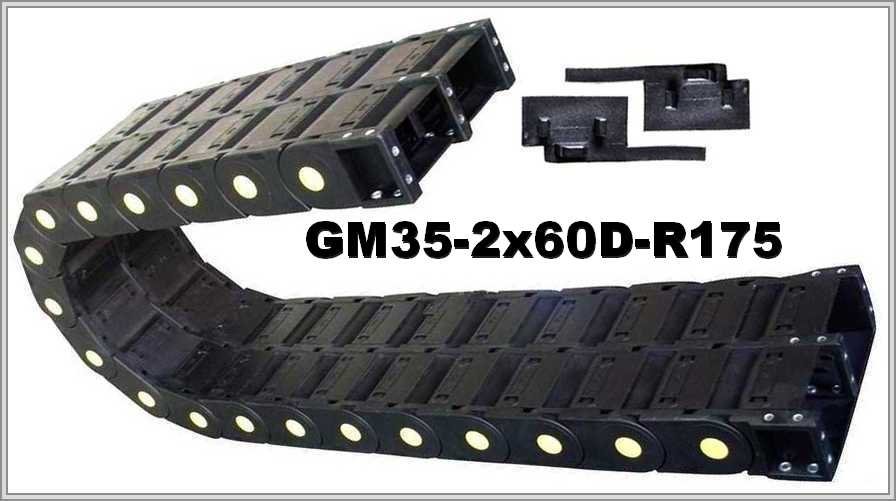

Двойная закрытая цепь GM35-2x60D-R175: радиус изгиба 175 мм, ширина 60 мм
Радиус изгиба и размеры GM35-2x60D-R175
GM35-2x60D-R175 — закрытая двухсекционная (двойная) цепь из полиамида, серия GM. Радиус изгиба GM35-2x60D-R175 — 175 мм. В таблице для GM35-2x60D-R175: внутренняя высота 35 мм, внутренняя ширина каждого из двух модулей 60 мм. В таблице снаружи: по внешней высоте — 58 мм, по внешней ширине сдвоенного модуля — 2А+45 мм, где А — внутренняя ширина одного модуля.
| Тип | Внутренний размер одного модуля, В х Ш (мм) | Внешний размер сдвоенного модуля, В х Н (мм) | Радиус изгиба (мм) |
| GM35-2D | 35х60 | 58х2А+45 | 175 |
Высота петли и длина в изгибе GM35-2x60D-R175
Для GM35-2x60D-R175 высота петли ≈ 2R + внешняя высота: 2 × 175 + 58 = 408 мм. Длина цепи в изгибе при радиусе 175 мм ≈ πR, то есть около 549,8 мм.
Что сказано о конструкции GM35-2x60D-R175
GM35-2x60D-R175 — две гибкие закрытые цепи из прочного полиамида, объединённые в пару. По описанию, GM35-2x60D-R175 очищается от загрязнений очень легко: крышки открываются с обеих сторон.
Радиус изгиба GM35-2x60D-R175 — 175 мм; он не может быть меньше допустимого радиуса самого жёсткого кабеля. Чтобы подобрать цепь, назовите: положение монтажа, минимальный радиус самого жёсткого кабеля, состав и масса заполнения, условия работы, длина перемещения. При желании к заявке можно добавить чертёж или фото старой цепи.
