Кабелеукладчик GM35-2x60D-R200
Артикул: WB-002897
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002897 |
| Производитель: | WorldBelt |
| Серия: | GM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 60 |
| Радиус изгиба, мм: | 200 |
| Внешняя высота, мм: | 58 |
| Число секций: | 2 |
| Раздел: | Закрытые |

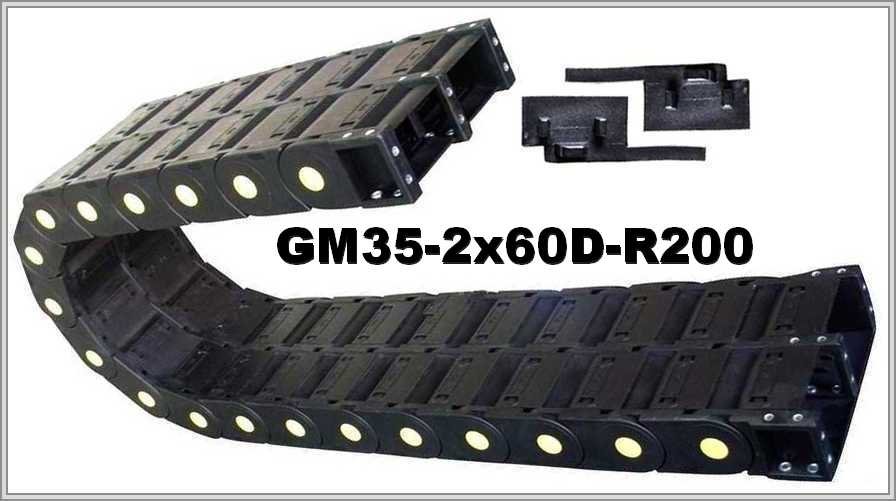

Двойная цепь GM35-2x60D-R200: полиамид, внутренняя ширина 60 мм
Размеры GM35-2D и радиус
Внутренние размеры модуля GM35-2x60D-R200 (высота × ширина): 35 × 60 мм; внешняя высота × внешняя ширина сдвоенного модуля: 58 × 2А+45 мм, А — внутренняя ширина. Радиус GM35-2x60D-R200 — 200 мм. Нижняя граница радиуса цепи — допустимый радиус самого жёсткого кабеля.
| Тип | Внутренний размер одного модуля, В х Ш (мм) | Внешний размер сдвоенного модуля, В х Н (мм) | Радиус изгиба (мм) |
| GM35-2D | 35х60 | 58х2А+45 | 200 |
Изгиб GM35-2D и заполнение
В изгибе длина цепи ≈ πR: π × 200 ≈ 628,3 мм. Рабочая площадь при 80 % заполнении сечения — 1680 мм², если полное сечение 2100 мм².
Конструкция GM35-2x60D-R200
Описание указывает: крышки открываются с обеих сторон, а загрязнения очищаются очень легко. Цепи объединены в пару, материал — полиамид: по двум цепям можно распределить кабели управления и пневмогидравлические шланги, так конденсат от гидравлических каналов одной цепи не создаёт помех проводам во второй. GM35-2x60D-R200: по описанию, благодаря отщёлкивающимся крышкам цепь можно обслуживать и очищать.
Чтобы подобрать GM35-2x60D-R200, сообщите положение монтажа цепи, какой радиус изгиба допускает самый жёсткий кабель, массу и состав заполнения, условия работы и длину хода. Чертёж либо фото заменяемой цепи можно приложить при желании.
