Кабелеукладчик GM35-2x75-R125
Артикул: WB-002803
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002803 |
| Производитель: | WorldBelt |
| Серия: | GM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 75 |
| Радиус изгиба, мм: | 125 |
| Внешняя высота, мм: | 58 |
| Внешняя ширина, мм: | 105 |
| Число секций: | 1 |
| Раздел: | Закрытые |

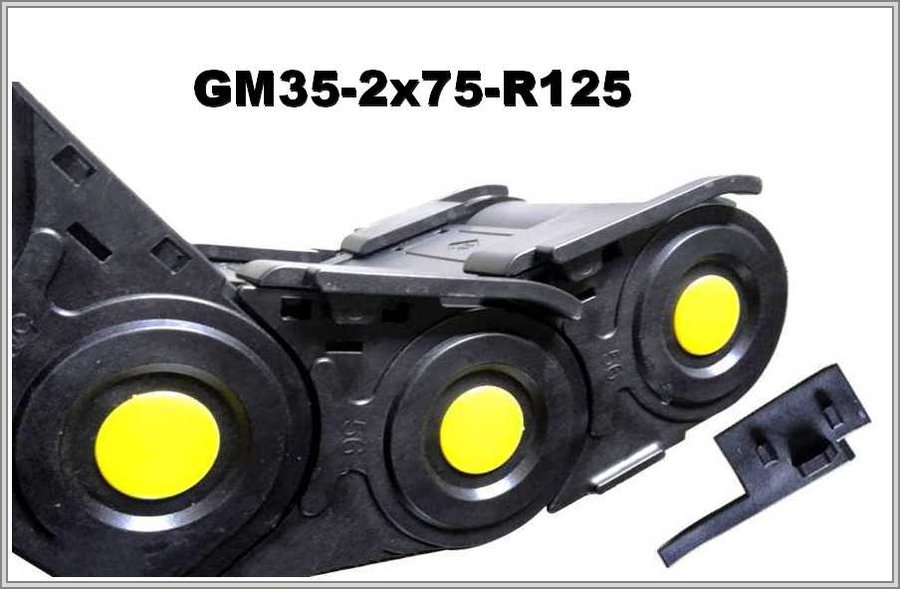

Кабелеукладчик GM35-2x75-R125: закрытая цепь из полиамида, радиус 125 мм
GM35-2x75-R125: размеры и радиус
GM35-2x75-R125 — закрытая цепь из полиамида, серия GM. У GM35-2x75-R125 внутренняя высота 35 мм, внутренняя ширина 75 мм. Снаружи внешняя высота 58 мм, внешняя ширина 105 мм. Радиус изгиба — 125 мм.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| GM35-2 | 35х75 | 58х105 | 125 |
Высота петли и сечение GM35-2x75-R125
Высота петли ≈ 2R + внешняя высота; для GM35-2x75-R125 это 308 мм: 2 × 125 мм плюс внешняя высота 58 мм. Площадь сечения = внутренняя высота × внутренняя ширина: 35 × 75 = 2625 мм².
Устройство цепи GM35-2x75-R125
Чтобы уложить кабели управления и питания в GM35-2x75-R125, открывают крышки-защёлки — верхние и нижние. Дополнительные усиливающие вставки по необходимости крепят в каждый модуль. Обслуживать и очищать GM35-2x75-R125, как сказано в описании, удобно.
Внутреннее сечение GM35-2x75-R125 подбирают под жгут с запасом и разделителями, а радиус цепи — не меньше допустимого радиуса самого жёсткого кабеля. Чтобы подобрать цепь, назовите: состав и масса заполнения, минимальный радиус самого жёсткого кабеля, условия работы, длина перемещения, положение монтажа. Фото старой цепи и чертёж — по желанию.
